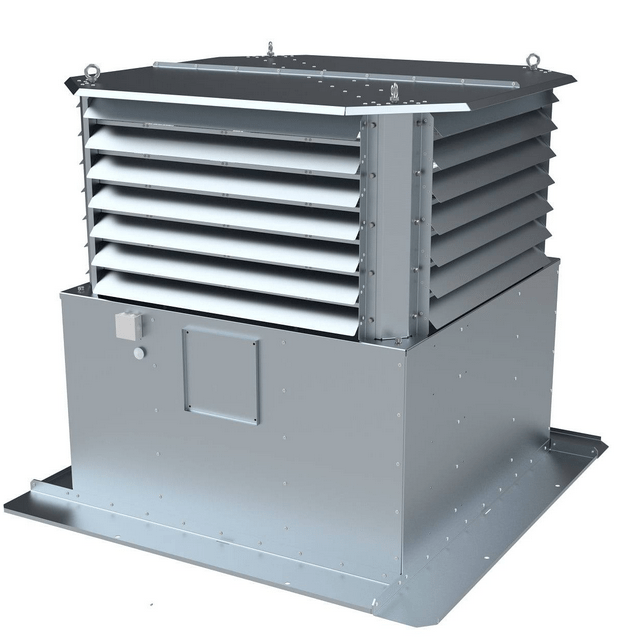

Крышный вентилятор подпора воздуха КВОП
КВОП
Экспертное заключение по крышному вентилятору подпора воздуха КВОП
1. Объект анализа.
Крышный вентилятор подпора воздуха КВОП (также известен в маркировках ВКОП, ВКОПв, ВКОПЪ) представляет собой специализированное осевое вентиляционное оборудование, предназначенное для установки на кровлях зданий различного назначения. Буквенное обозначение расшифровывается как «вентилятор крышный осевой подпора» .
Основное назначение изделия — создание избыточного давления (подпора) в вертикальных коммуникациях зданий: лестничных клетках, лифтовых шахтах, тамбур-шлюзах и коридорах. Это необходимо для предотвращения проникновения дыма на пути эвакуации людей при возникновении пожара .
2. Назначение и функциональная роль в системе противопожарной защиты.
Вентиляторы КВОП являются ключевым элементом систем противодымной защиты зданий в соответствии с требованиями СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» .
Основные функции оборудования:
Создание подпора воздуха — формирование избыточного давления в лестничных клетках и лифтовых шахтах, препятствующего проникновению дыма;
Компенсация работы систем дымоудаления — подача воздуха в нижнюю зону здания для создания защищенного пространства и снижения тепловой нагрузки на строительные конструкции;
Общеобменная вентиляция — в штатном режиме (при отсутствии пожара) вентиляторы могут использоваться для обычной вентиляции здания .
Важным преимуществом крышных вентиляторов является возможность прямой подачи наружного воздуха с надкровельного пространства без устройства протяженных воздуховодов на технических этажах. Это упрощает вентиляционную систему и освобождает полезное пространство внутри здания .
3. Конструктивные особенности.
Вентиляторы КВОП поставляются в виде моноблочного узла в полностью собранном и готовом к подключению виде .
Основные элементы конструкции:
Корпус — цилиндрический, свальцованный из тонколистовой стали (оцинкованной или с полимерным покрытием) ;
Рабочее колесо — осевого типа с лопатками, количество которых может составлять 6 или 12 в зависимости от модели ;
Электродвигатель — асинхронный, трехфазный (380 В), с классом защиты IP55 и классом изоляции F ;
Защитный кожух (зонт) — верхняя часть, защищающая двигатель от атмосферных осадков и прямых солнечных лучей ;
Входная шахта (стакан) — предотвращает поступление осадков внутрь вентилятора и обслуживаемого помещения .
Регулируемые лопатки. Важной конструктивной особенностью является возможность изменения угла установки лопаток рабочего колеса (от 18 до 46 градусов), что позволяет настраивать аэродинамические характеристики вентилятора под конкретные требования системы . В зависимости от исполнения лопатки могут быть стальными или пластиковыми (модификация «М») .
4. Типоразмерный ряд и базовая комплектация.
Вентиляторы КВОП строятся на базе осевых вентиляторов различных серий, в зависимости от требуемых параметров:
Серия ВО 25-188 — для вентиляторов ВКОПв 25-188 ;
Серия ВО 30-160 — для вентиляторов ВКОПв 30-160 ;
Серия ВО 16-308 — для отдельных моделей КВОП ;
Серия ВО 13-284 и ВО 14-320 — также используются в конструкции .
Номенклатура типоразмеров:
Вентиляторы выпускаются в широком диапазоне номеров, соответствующих диаметру рабочего колеса (от 315 до 1250 мм) :
№6,3 (630 мм)
№7,1 (710 мм)
№8 (800 мм)
№9 (900 мм)
№10 (1000 мм)
№11,2 (1120 мм)
№12,5 (1250 мм)
Максимальная производительность оборудования может достигать 120 000 м³/ч, создаваемое давление — до 1350 Па .
5. Варианты компоновки.
В зависимости от требований проекта, вентиляторы КВОП выпускаются в нескольких вариантах компоновки, различающихся наличием дополнительных элементов :
Компоновка 01 — вентилятор с обратным клапаном. Клапан предотвращает перетекание воздуха наружу из помещения при неработающем вентиляторе.
Компоновка 02 — вентилятор без обратного клапана. Упрощенное исполнение для систем, где обратный поток не критичен.
Компоновка 03 — стакан с обратным клапаном. Полный комплект с входной шахтой и обратным клапаном.
Современные модели (например, ВКОП-2019 от завода «ВЕЗА») имеют четыре типа монтажных оснований (01–04), которые обеспечивают плавный переход воздушного потока из круглого сечения в квадратное в кровле, повышая характеристики системы. Основание 04 имеет утепленный обратный клапан .
6. Условия эксплуатации.
Климатические условия. Вентиляторы предназначены для эксплуатации на открытом воздухе (категория размещения 1 по ГОСТ 15150) в условиях умеренного (У) и тропического (Т) климата :
Умеренное исполнение: от -40°C до +45°C
Тропическое исполнение: от -10°C до +50°C
Для морского климата предусмотрено специальное исполнение «К» .
Требования к перемещаемой среде. Перемещаемый воздух должен соответствовать следующим требованиям :
Не содержать липких веществ и волокнистых материалов
Не иметь агрессивности по отношению к углеродистым сталям выше агрессивности обычного воздуха
Содержание пыли и твердых примесей — не более 100 мг/м³
Уровень вибрации внешних источников в месте установки — не более 2 мм/с
Противопожарные исполнения. Для систем дымоудаления выпускаются специальные модификации, способные перемещать газовоздушные смеси с температурой до 600°C в течение 120 минут .
7. Электродвигатель и управление.
Вентиляторы оснащаются трехфазными асинхронными электродвигателями (380 В) отечественного или западноевропейского производства. Диапазон мощности — от 0,75 до 45 кВт .
Технические параметры двигателей:
Класс защиты — IP55 (защита от пыли и струй воды)
Класс изоляции — F (температура до 155°C)
Количество фаз — 3~
Схема подключения — Y/∆
Регулирование частоты вращения возможно с помощью:
Частотного преобразователя (плавная регулировка)
Переключения обмоток статора многоскоростных двигателей (ступенчатая регулировка)
Пуска двигателей мощностью от 7,5 кВт рекомендуется выполнять с помощью устройств плавного пуска .
8. Дополнительное оснащение и аксессуары.
Для расширения функциональности и адаптации к конкретным условиям эксплуатации вентиляторы КВОП могут комплектоваться дополнительными элементами :
Входной направляющий аппарат (ВНА) — с неподвижными лопастями (угол наклона 5 или 10 градусов) для оптимизации потока;
Обратный клапан — инерционного типа, закрывается под действием силы тяжести при отключении вентилятора, предотвращая выход тепла;
Диффузор и конфузор — для снижения входного сопротивления и уменьшения потерь давления в магистрали;
Сервисный выключатель — для удобства обслуживания .
9. Монтажные особенности.
Установка вентиляторов КВОП осуществляется на плоских и покатых крышах с любым углом ската и кровельным покрытием . Крепление производится через монтажное основание, которое является неотъемлемой частью установки и монтируется в кровлю в соответствии с СП 17.13330.2017 «СНИП ІІ-26-76 КРОВЛИ» .
Вентиляторы могут устанавливаться в любом пространственном положении: горизонтально, вертикально или наклонно . При монтаже необходимо обеспечить свободный доступ для технического обслуживания и исключить передачу вибрации на строительные конструкции.
10. Общие выводы.
Крышный вентилятор подпора воздуха КВОП представляет собой технически совершенное и функционально ориентированное оборудование, предназначенное для решения задач противодымной защиты зданий и общеобменной вентиляции.
Основные выводы по изделию:
Специализированное назначение с высокой надежностью — вентиляторы разработаны для систем подпора воздуха и дымоудаления, что подтверждается их конструктивными особенностями и наличием противопожарных исполнений с термостойкостью до 600°C в течение 2 часов .
Высокая адаптивность к условиям системы — возможность изменения угла установки лопаток (18–46°) позволяет настраивать аэродинамические характеристики вентилятора под конкретные требования без замены оборудования. Наличие нескольких вариантов компоновки (01, 02, 03) обеспечивает выбор оптимальной конфигурации .
Широкий типоразмерный ряд и производительность — номенклатура охватывает диаметры от 315 до 1250 мм, производительность от 2 000 до 120 000 м³/ч, что позволяет подобрать оборудование для объектов любого масштаба .
Надежность и долговечность — применение высокопрочной стали, динамически отбалансированных рабочих колес, качественных подшипников и двигателей с высокой степенью защиты (IP55) обеспечивает длительный срок службы (средний срок службы при отсутствии огневого воздействия — 12 лет) .
Универсальность применения — вентиляторы могут использоваться как в системах противопожарной защиты (подпор воздуха), так и в системах общеобменной вентиляции и воздушного отопления .
Упрощение вентиляционной системы — прямая подача воздуха с надкровельного пространства позволяет отказаться от громоздких воздуховодов на технических этажах, освобождая полезное пространство здания .
Климатическая адаптация — широкий диапазон рабочих температур (от -40°C до +50°C) и наличие специальных исполнений (для умеренного, тропического и морского климата) позволяет применять оборудование в различных климатических зонах .
Важные ограничения — при эксплуатации необходимо строго соблюдать требования к качеству перемещаемой среды: отсутствие липких веществ, волокнистых материалов, ограничение содержания пыли (не более 100 мг/м³) .
Рекомендация по выбору. При проектировании системы противопожарной защиты рекомендуется выбирать типоразмер вентилятора на основе требуемой производительности и давления, с учетом аэродинамического сопротивления сети. Для систем, где критично предотвращение обратного потока воздуха, следует выбирать компоновки с обратным клапаном (01 или 03). Для систем с высокими температурными требованиями (дымоудаление) необходимо использовать специальные исполнения с соответствующей термостойкостью. Вентиляторы КВОП доступны для заказа у российских производителей (ВЕЗА, ФЛЕЙМ, Совент и др.) в полной заводской готовности.
