Пример работы по замене вышедшего из строя вентилятора на целюлозно-картонном комбинате.

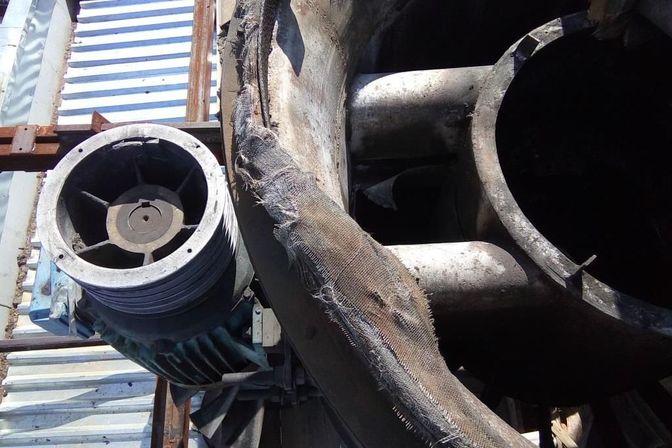

Мы получили такой запрос. В запросе первоначально было пожелание сделать выездной вентилятор. Для обслуживания рабочее колесо что бы выдвигалось. Так же в запросе требование в качестве материала нержавеющую сталь. На по фото видно что первоначально использовались силуминовые рабоче колеса, нержавейка не расколется так пополам, Нержавейка может погнуться, но не треснуть или расколоться. В запросе так же нет указание на давление.

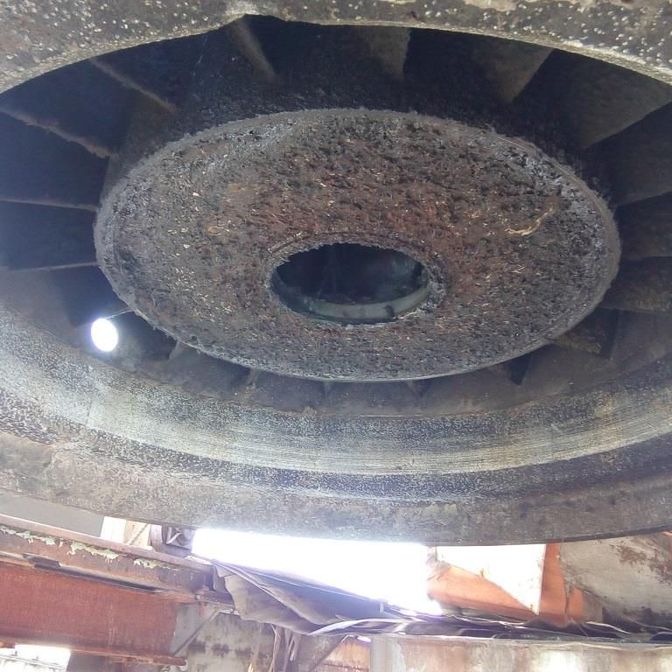

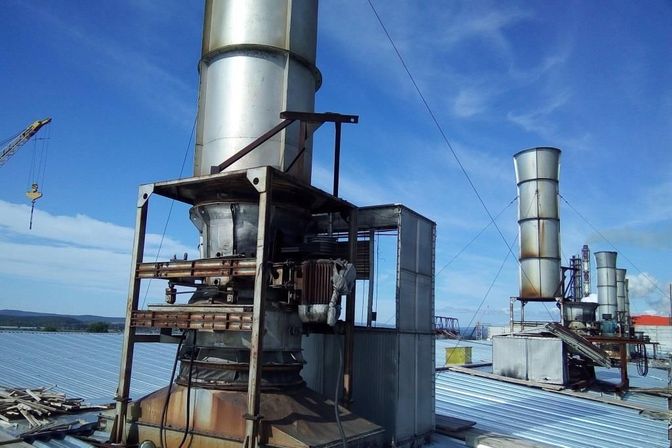

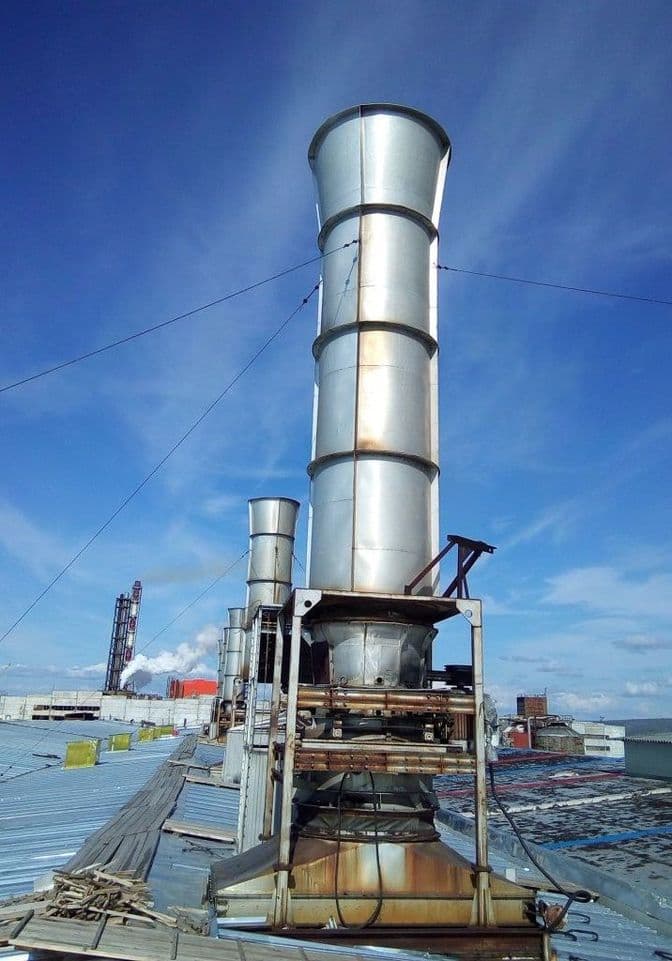

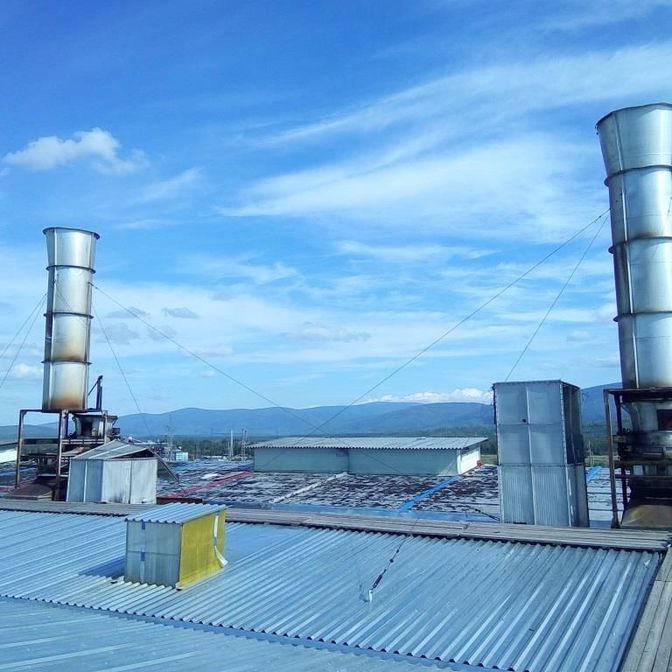

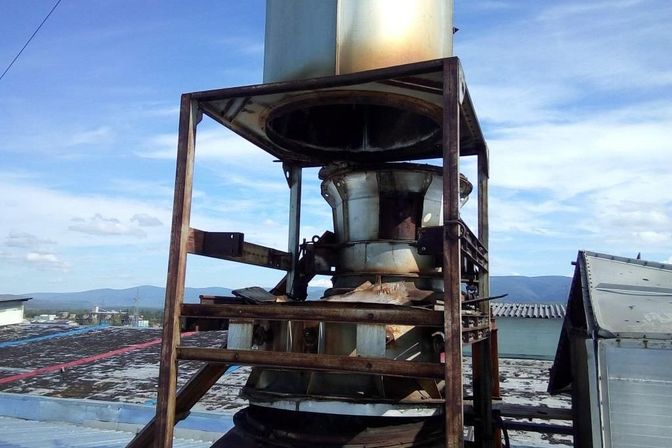

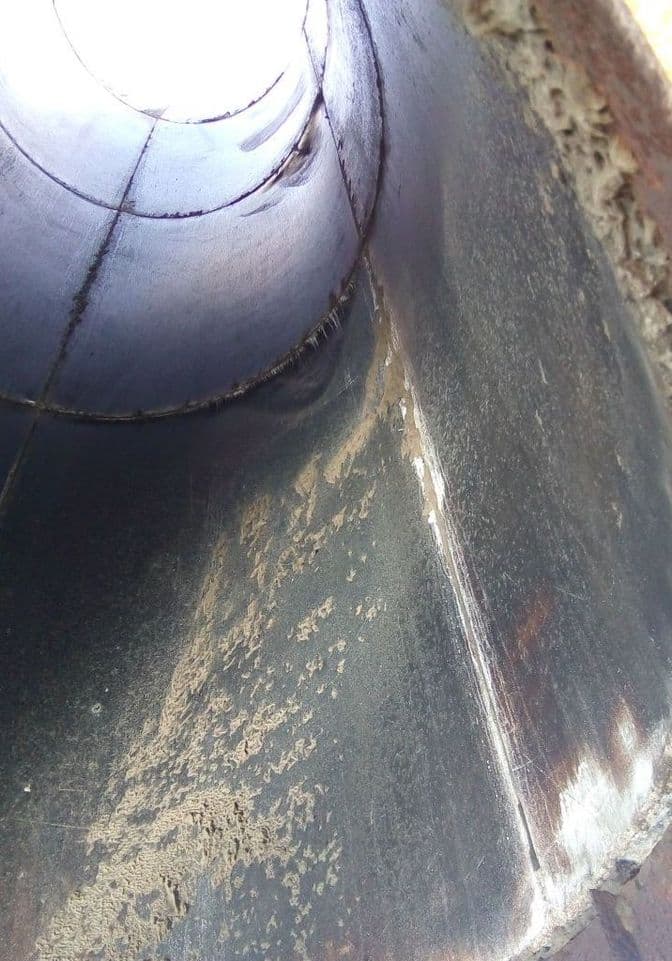

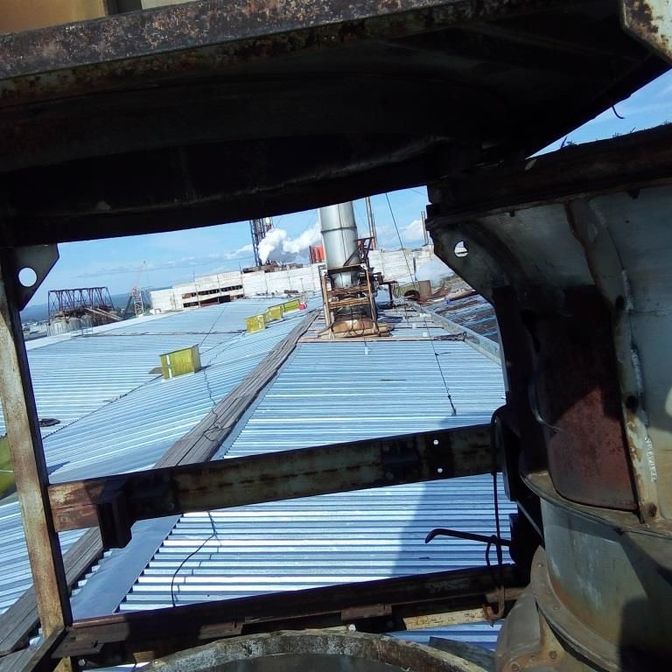

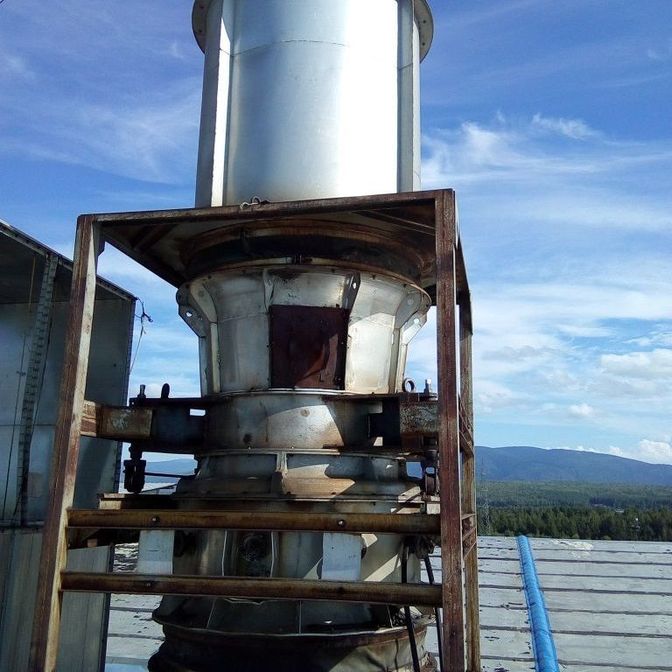

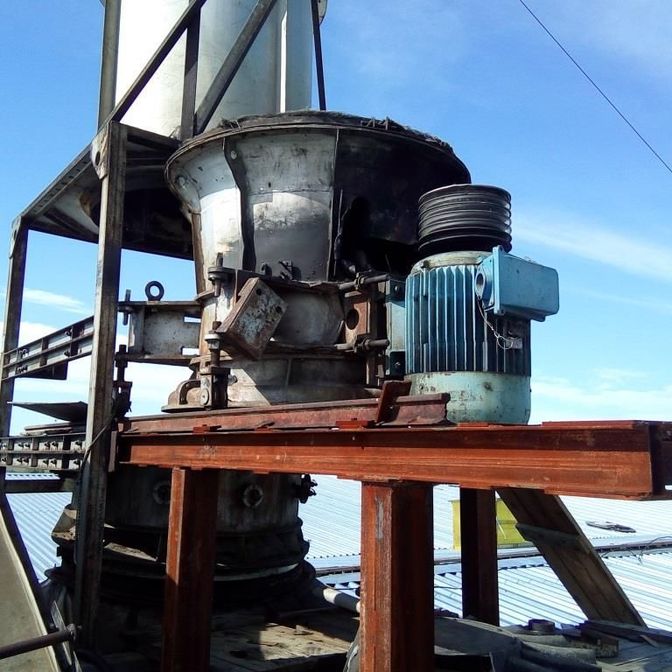

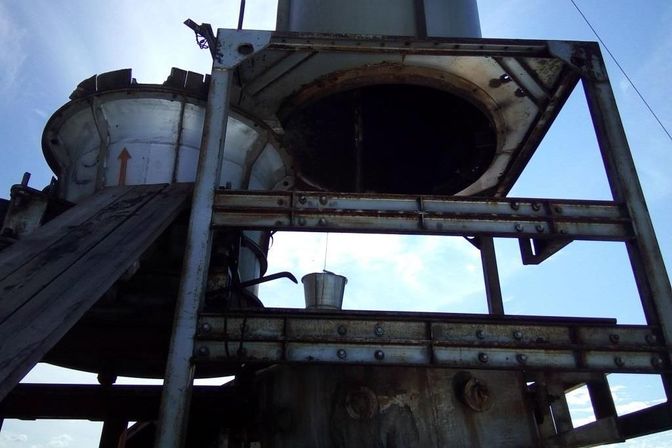

Нами были проведены работы, и были разработаны по данному ТЗ 2 типа вентилятора. Выводы по плюсам и минусам представлены. Ниже сам запрос, с фото разрушенными вентиляторами.
Нержавейка 12Х18Н10
Вентилятор ВО13-284-12,5 55х1000 100000 куб.м/час, 1350 Па, схема 1
(вариант 1) схема с ременным приводом
(вариант 2) срок изготовления 40 дней.
В варианте 1 электродвигатель крепится внутри кожуха. Рабочее колесо установлено на валу электродвигателя. Для охлаждения двигателя воздух забирается снаружи, проходит через ребра охлаждения электродвигателя и выбрасывается в проточную часть вентилятора в зону пониженного давления. Расход воздуха на охлаждение менее 1% от расхода вентилятора. Смазка подшипников электродвигателя осуществляется через прессмасленки, установленные снаружи на корпусе вентилятора. Такая конструкция опробована в вентиляторах дымоудаления и позволяет работать вентилятору при температуре в проточной части до 600С. В этой схеме есть один недостаток: при неработающем вентиляторе и наличии избыточного давления в проточной части рабочая смесь из проточной части может попадать в систему охлаждения электродвигателя.
В варианте 2 присутствуют следующие недостатки: наличие ременной передачи с подшипниковым узлом, расположенным в проточной части; отсутствие герметичности в месте прохода ремней через корпус вентилятора (вследствие чего будет осуществляться подсос воздуха в проточную часть вентилятора). Также при неработающем вентиляторе через отверстия в корпусе вентилятора (для прохода ремней) рабочая смесь из проточной части может попадать на электродвигатель.
Электродвигатель: Мощность-55кВТ Частота вращения -1000 об/мин
Вентилятор: Тип- осевой с выносным эл двигателем
Производительность- 100000 м3/час
Габаритные размеры: Диаметр рабочего колеса вентилятора 1250 мм
Наружный диаметр корпуса вентилятора 1550 мм
Ширина присоединительного фланца 50 мм Высота ≤1400 мм
Вентилятор предназначен для удаления паровоздушной смеси с диапазоном температур от 60до 90 С0 из под колпака картоноделательной машины при производстве картона.
