🌬️ Вентилятор высокого давления ВР 132-30: конструкция, исполнения и опыт эксплуатации
Устройство, характеристики, исполнения и применение в промышленных системах
📌 Общие сведения
Вентилятор радиальный высокого давления ВР 132-30 (аналоги ВВД, ВР 120-28, ВР 130-28, ВЦ 6-28) представляет собой агрегат одностороннего всасывания со спиральным поворотным корпусом. Количество лопаток рабочего колеса — 16, они загнуты назад, что обеспечивает повышенный КПД и сниженный уровень шума.
Оборудование выпускается по ТУ 4861-015-57375659-2004 и ТУ 4861-021-57375659-2006, имеет сертификаты соответствия.
🔧 Конструктивные особенности
Рабочее колесо — радиальное, с 16 лопатками, отогнутыми назад относительно направления вращения. Проходит статическую и динамическую балансировку.
Корпус — сварной, спиралевидной формы («улитка»), с круглым входным и квадратным выходным патрубками. Для жесткости оснащается ребрами.
Привод — может быть прямым (соединение колеса с двигателем соосно) или ременным (в зависимости от схемы исполнения).
Крепление — на опорной раме или фланцевое непосредственно к агрегату.
📊 Варианты исполнения и схемы
Конструктивные схемы
Вентиляторы выпускаются в двух основных схемах.
Исполнение 1 — прямое соединение рабочего колеса с двигателем, монтаж на опорной раме с использованием виброизоляторов типов ДО38–ДО45.

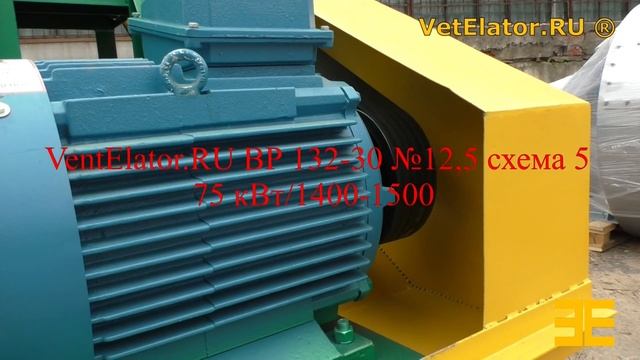

Исполнение 5 — ременная передача, фланцевое крепление непосредственно к охлаждаемому агрегату (компоновка «наездник»), без опорной рамы. В этом исполнении втулка рабочего колеса напрессована на ротор двигателя.
Исполнения по материалам и условиям работы
Общего назначения — из углеродистой стали, рабочая температура до +80°C. Применяется в стандартных системах вентиляции.
Теплостойкое — из углеродистой стали, рабочая температура до +200°C. Используется для перемещения горячего воздуха и газовых смесей.
Коррозионностойкое — из нержавеющей стали, рабочая температура до +80°C. Предназначено для агрессивных сред.
Коррозионностойкое теплостойкое — из нержавеющей стали, рабочая температура до +200°C. Применяется для горячих агрессивных сред.
Взрывозащищенное — из стали с латунными вставками (разнородные металлы), рабочая температура до +80°C. Используется во взрывоопасных зонах.
Взрывозащищенное из алюминиевых сплавов — из алюминия, рабочая температура до +80°C. Применяется в легких взрывоопасных средах.
Направление вращения
Вентиляторы могут быть правого и левого вращения (определение ведётся со стороны всасывания). Корпус выполнен поворотным — это позволяет ориентировать выходной патрубок в любом направлении.
⚙️ Технические характеристики по типоразмерам
Номер вентилятора 3,15:
Мощность двигателя — от 0,75 до 1,5 кВт. Частота вращения — 1500 или 3000 об/мин. Производительность — от 150 до 2200 м³/ч. Полное давление — от 450 до 2580 Па. Масса — от 30 до 60 кг.
Номер вентилятора 4:
Мощность двигателя — от 0,37 до 4,0 кВт. Производительность — до 2400 м³/ч. Полное давление — до 2710 Па. Масса — от 50 до 65 кг.
Номер вентилятора 5:
Мощность двигателя — от 1,1 до 11 кВт. Частота вращения — от 1400 до 3000 об/мин. Производительность — от 1400 до 3240 м³/ч. Полное давление — от 1100 до 4600 Па. Масса — от 70 до 170 кг.
Номер вентилятора 6,3:
Мощность двигателя — от 2,2 до 30 кВт. Частота вращения — от 1500 до 3000 об/мин. Производительность — от 2000 до 12000 м³/ч. Полное давление — от 1620 до 7350 Па. Масса — от 185 до 570 кг.
Номер вентилятора 8:
Мощность двигателя — от 7,5 до 30 кВт. Частота вращения — от 1500 до 3000 об/мин. Производительность — от 5100 до 13100 м³/ч. Полное давление — от 2700 до 6100 Па. Масса — от 375 до 800 кг.
Номер вентилятора 10:
Мощность двигателя — от 15 до 55 кВт. Частота вращения — от 1000 до 1500 об/мин. Производительность — от 9000 до 31250 м³/ч. Полное давление — от 1900 до 6200 Па. Масса — от 550 до 1050 кг.
Номер вентилятора 12,5:
Мощность двигателя — от 18,5 до 132 кВт. Частота вращения — от 750 до 1500 об/мин. Производительность — от 9000 до 38500 м³/ч. Полное давление — от 1760 до 9000 Па. Масса — от 875 до 1700 кг.
Приведённые значения обобщены по нескольким источникам и могут незначительно отличаться в зависимости от конкретного исполнения.
🎯 Область применения
Вентиляторы ВР 132-30 используются в следующих сферах:
— системы приточной и вытяжной вентиляции зданий различного назначения;
— системы стационарного кондиционирования воздуха;
— охлаждение силовых агрегатов и электродвигателей при недостаточной собственной вентиляции;
— технологические установки, требующие высокого давления воздуха;
— пневматический транспорт (при соответствующем исполнении).
Ограничения по рабочей среде
Максимальная температура перемещаемой среды — до +80°C для стандартных исполнений и до +200°C для теплостойких.
Допустимая запылённость — не более 100 мг/м³.
Среда не должна содержать липких веществ, волокнистых материалов и абразива.
Химическая активность среды — не выше агрессивности воздуха по отношению к углеродистым сталям.
💬 Отзывы профессионалов и опыт эксплуатации
Положительные стороны
Надёжность и ресурс
Главный механик из Московской области отмечает, что оборудование работает на деревообрабатывающем предприятии пятый год без нареканий. За это время меняли только подшипники. Колесо статически отбалансировано отлично, вибрация отсутствует даже на максимальных оборотах.
Модульность и ремонтопригодность
Начальник цеха из Перми подчёркивает удобство поворотного корпуса — выходной патрубок можно сориентировать под любым углом. Крыльчатка съёмная, очистка выполняется легко, даже без демонтажа двигателя. Для запылённых условий это важное преимущество.
Аналоги и взаимозаменяемость
Инженер из Екатеринбурга рассказывает, что приобретал ВР 132-30 в качестве замены вышедшего из строя ВЦ 6-28. Вентилятор подошёл по посадочным размерам почти идеально, потребовалась небольшая доработка фланцев. По характеристикам — полный аналог, но качество сборки приятно удивило.
Эффективность теплостойкого исполнения
Энергетик из Челябинска сообщает, что в литейном цехе используется теплостойкое исполнение до +200°C. Корпус не деформируется, заложена термостойкая смазка — оборудование успешно работает второй сезон. Аналогичные импортные вентиляторы требовали замены в течение года.
Замечания и сложности
Шумность на высоких оборотах
Проектировщик из Санкт-Петербурга предупреждает, что на 3000 об/мин при номере 6,3 уровень шума весьма высок. В жилых зонах такое оборудование применять нельзя — только в промышленных зонах. Рекомендуется заранее предусматривать шумоглушение.
Качество лакокрасочного покрытия
Начальник ремонтной службы из Нижнекамска обращает внимание, что в агрессивной среде стандартное покрытие разрушается за год-полтора. При эксплуатации во влажной среде или с парами кислот рекомендуется сразу заказывать коррозионностойкое исполнение.
Нюансы с виброизоляцией
Монтажник из Новосибирска отмечает, что штатные виброизоляторы типов ДО38 и ДО39 на больших типоразмерах не всегда достаточно эффективны. При монтаже на перекрытия лучше устанавливать дополнительные виброгасящие опоры.
Подбор двигателя под режим
Инженер-проектировщик из Казани советует обратить внимание на то, что в документации указана установочная мощность, а фактическая может отличаться. При работе на реальном расходе рекомендуется закладывать запас 15–20 процентов, особенно если сеть воздуховодов имеет большую протяжённость.
🔄 Аналоги
Вентилятор ВР 132-30 взаимозаменяем со следующими моделями:
— ВВД (различные модификации высокого давления);
— ВЦ 6-28 (практически полный аналог);
— ВР 120-28;
— ВР 130-28.
При замене рекомендуется уточнять присоединительные размеры и параметры двигателя, так как возможны незначительные расхождения.
📦 Комплектация и опции
В стандартную комплектацию необходимо дополнить виброизоляторами следующих типов: ДО38, ДО39, ДО40, ДО41, ДО42, ДО43, ДО44, ДО45. Количество виброизоляторов составляет от 4 до 10 штук в зависимости от типоразмера вентилятора.
Дополнительно могут быть предусмотрены:
— защитная сетка на входном патрубке;
— ревизионный люк для осмотра и очистки;
— гибкие вставки для снижения передачи вибрации на воздуховоды.
🌐 Условия эксплуатации
Климатическое исполнение — У (умеренный климат) и Т (тропический климат).
Температура окружающей среды — от минус 40°C до плюс 40°C.
Категория размещения — вторая и третья (под навесом или в помещении). При дополнительной защите электродвигателя возможна первая категория (открытый воздух).
Сейсмика — допускается эксплуатация в сейсмоопасных зонах.
#ВР13230 #вентиляторвысокогодавления #промышленнаявентиляция #радиальныйвентилятор #вентиляторнаездник #теплостойкоеисполнение #вентиляцияпроизводства #ввд #ц6_28
Вентилятор радиальный высокого давления ВР 132-30 (аналоги ВВД, ВР 120-28, ВР 130-28, ВЦ 6-28) представляет собой агрегат одностороннего всасывания со спиральным поворотным корпусом. Количество лопаток рабочего колеса — 16, они загнуты назад, что обеспечивает повышенный КПД и сниженный уровень шума.
Оборудование выпускается по ТУ 4861-015-57375659-2004 и ТУ 4861-021-57375659-2006, имеет сертификаты соответствия.
🔧 Конструктивные особенности
Рабочее колесо — радиальное, с 16 лопатками, отогнутыми назад относительно направления вращения. Проходит статическую и динамическую балансировку.
Корпус — сварной, спиралевидной формы («улитка»), с круглым входным и квадратным выходным патрубками. Для жесткости оснащается ребрами.
Привод — может быть прямым (соединение колеса с двигателем соосно) или ременным (в зависимости от схемы исполнения).
Крепление — на опорной раме или фланцевое непосредственно к агрегату.
📊 Варианты исполнения и схемы
Конструктивные схемы
Вентиляторы выпускаются в двух основных схемах.
Исполнение 1 — прямое соединение рабочего колеса с двигателем, монтаж на опорной раме с использованием виброизоляторов типов ДО38–ДО45.
Исполнение 5 — ременная передача, фланцевое крепление непосредственно к охлаждаемому агрегату (компоновка «наездник»), без опорной рамы. В этом исполнении втулка рабочего колеса напрессована на ротор двигателя.
Исполнения по материалам и условиям работы
Общего назначения — из углеродистой стали, рабочая температура до +80°C. Применяется в стандартных системах вентиляции.
Теплостойкое — из углеродистой стали, рабочая температура до +200°C. Используется для перемещения горячего воздуха и газовых смесей.
Коррозионностойкое — из нержавеющей стали, рабочая температура до +80°C. Предназначено для агрессивных сред.
Коррозионностойкое теплостойкое — из нержавеющей стали, рабочая температура до +200°C. Применяется для горячих агрессивных сред.
Взрывозащищенное — из стали с латунными вставками (разнородные металлы), рабочая температура до +80°C. Используется во взрывоопасных зонах.
Взрывозащищенное из алюминиевых сплавов — из алюминия, рабочая температура до +80°C. Применяется в легких взрывоопасных средах.
Направление вращения
Вентиляторы могут быть правого и левого вращения (определение ведётся со стороны всасывания). Корпус выполнен поворотным — это позволяет ориентировать выходной патрубок в любом направлении.
⚙️ Технические характеристики по типоразмерам
Номер вентилятора 3,15:
Мощность двигателя — от 0,75 до 1,5 кВт. Частота вращения — 1500 или 3000 об/мин. Производительность — от 150 до 2200 м³/ч. Полное давление — от 450 до 2580 Па. Масса — от 30 до 60 кг.
Номер вентилятора 4:
Мощность двигателя — от 0,37 до 4,0 кВт. Производительность — до 2400 м³/ч. Полное давление — до 2710 Па. Масса — от 50 до 65 кг.
Номер вентилятора 5:
Мощность двигателя — от 1,1 до 11 кВт. Частота вращения — от 1400 до 3000 об/мин. Производительность — от 1400 до 3240 м³/ч. Полное давление — от 1100 до 4600 Па. Масса — от 70 до 170 кг.
Номер вентилятора 6,3:
Мощность двигателя — от 2,2 до 30 кВт. Частота вращения — от 1500 до 3000 об/мин. Производительность — от 2000 до 12000 м³/ч. Полное давление — от 1620 до 7350 Па. Масса — от 185 до 570 кг.
Номер вентилятора 8:
Мощность двигателя — от 7,5 до 30 кВт. Частота вращения — от 1500 до 3000 об/мин. Производительность — от 5100 до 13100 м³/ч. Полное давление — от 2700 до 6100 Па. Масса — от 375 до 800 кг.
Номер вентилятора 10:
Мощность двигателя — от 15 до 55 кВт. Частота вращения — от 1000 до 1500 об/мин. Производительность — от 9000 до 31250 м³/ч. Полное давление — от 1900 до 6200 Па. Масса — от 550 до 1050 кг.
Номер вентилятора 12,5:
Мощность двигателя — от 18,5 до 132 кВт. Частота вращения — от 750 до 1500 об/мин. Производительность — от 9000 до 38500 м³/ч. Полное давление — от 1760 до 9000 Па. Масса — от 875 до 1700 кг.
Приведённые значения обобщены по нескольким источникам и могут незначительно отличаться в зависимости от конкретного исполнения.
🎯 Область применения
Вентиляторы ВР 132-30 используются в следующих сферах:
— системы приточной и вытяжной вентиляции зданий различного назначения;
— системы стационарного кондиционирования воздуха;
— охлаждение силовых агрегатов и электродвигателей при недостаточной собственной вентиляции;
— технологические установки, требующие высокого давления воздуха;
— пневматический транспорт (при соответствующем исполнении).
Ограничения по рабочей среде
Максимальная температура перемещаемой среды — до +80°C для стандартных исполнений и до +200°C для теплостойких.
Допустимая запылённость — не более 100 мг/м³.
Среда не должна содержать липких веществ, волокнистых материалов и абразива.
Химическая активность среды — не выше агрессивности воздуха по отношению к углеродистым сталям.
💬 Отзывы профессионалов и опыт эксплуатации
Положительные стороны
Надёжность и ресурс
Главный механик из Московской области отмечает, что оборудование работает на деревообрабатывающем предприятии пятый год без нареканий. За это время меняли только подшипники. Колесо статически отбалансировано отлично, вибрация отсутствует даже на максимальных оборотах.
Модульность и ремонтопригодность
Начальник цеха из Перми подчёркивает удобство поворотного корпуса — выходной патрубок можно сориентировать под любым углом. Крыльчатка съёмная, очистка выполняется легко, даже без демонтажа двигателя. Для запылённых условий это важное преимущество.
Аналоги и взаимозаменяемость
Инженер из Екатеринбурга рассказывает, что приобретал ВР 132-30 в качестве замены вышедшего из строя ВЦ 6-28. Вентилятор подошёл по посадочным размерам почти идеально, потребовалась небольшая доработка фланцев. По характеристикам — полный аналог, но качество сборки приятно удивило.
Эффективность теплостойкого исполнения
Энергетик из Челябинска сообщает, что в литейном цехе используется теплостойкое исполнение до +200°C. Корпус не деформируется, заложена термостойкая смазка — оборудование успешно работает второй сезон. Аналогичные импортные вентиляторы требовали замены в течение года.
Замечания и сложности
Шумность на высоких оборотах
Проектировщик из Санкт-Петербурга предупреждает, что на 3000 об/мин при номере 6,3 уровень шума весьма высок. В жилых зонах такое оборудование применять нельзя — только в промышленных зонах. Рекомендуется заранее предусматривать шумоглушение.
Качество лакокрасочного покрытия
Начальник ремонтной службы из Нижнекамска обращает внимание, что в агрессивной среде стандартное покрытие разрушается за год-полтора. При эксплуатации во влажной среде или с парами кислот рекомендуется сразу заказывать коррозионностойкое исполнение.
Нюансы с виброизоляцией
Монтажник из Новосибирска отмечает, что штатные виброизоляторы типов ДО38 и ДО39 на больших типоразмерах не всегда достаточно эффективны. При монтаже на перекрытия лучше устанавливать дополнительные виброгасящие опоры.
Подбор двигателя под режим
Инженер-проектировщик из Казани советует обратить внимание на то, что в документации указана установочная мощность, а фактическая может отличаться. При работе на реальном расходе рекомендуется закладывать запас 15–20 процентов, особенно если сеть воздуховодов имеет большую протяжённость.
🔄 Аналоги
Вентилятор ВР 132-30 взаимозаменяем со следующими моделями:
— ВВД (различные модификации высокого давления);
— ВЦ 6-28 (практически полный аналог);
— ВР 120-28;
— ВР 130-28.
При замене рекомендуется уточнять присоединительные размеры и параметры двигателя, так как возможны незначительные расхождения.
📦 Комплектация и опции
В стандартную комплектацию необходимо дополнить виброизоляторами следующих типов: ДО38, ДО39, ДО40, ДО41, ДО42, ДО43, ДО44, ДО45. Количество виброизоляторов составляет от 4 до 10 штук в зависимости от типоразмера вентилятора.
Дополнительно могут быть предусмотрены:
— защитная сетка на входном патрубке;
— ревизионный люк для осмотра и очистки;
— гибкие вставки для снижения передачи вибрации на воздуховоды.
🌐 Условия эксплуатации
Климатическое исполнение — У (умеренный климат) и Т (тропический климат).
Температура окружающей среды — от минус 40°C до плюс 40°C.
Категория размещения — вторая и третья (под навесом или в помещении). При дополнительной защите электродвигателя возможна первая категория (открытый воздух).
Сейсмика — допускается эксплуатация в сейсмоопасных зонах.
#ВР13230 #вентиляторвысокогодавления #промышленнаявентиляция #радиальныйвентилятор #вентиляторнаездник #теплостойкоеисполнение #вентиляцияпроизводства #ввд #ц6_28
💥ВР 132-30 Ех: взрывозащищённый вентилятор высокого давления. Конструкция, сертификация, практика
Конструкция, сертификация, практика.
📌 Введение: назначение и область применения
ВР 132-30 — радиальный вентилятор высокого давления с односторонним всасыванием и рабочим колесом, лопатки которого загнуты назад. Взрывозащищённое исполнение (индекс «Ех») предназначено для перемещения газо-паровоздушных смесей и воздуха с механическими примесями в условиях потенциально взрывоопасных сред.
🔹 Диапазон давления: до 5 000–6 000 Па
🔹 Производительность: до 60 000 м³/ч (в зависимости от типоразмера и частоты вращения)
🔹 Температура среды: до +80°С (стандарт), до +200°С (исполнение Ж2)
🎯 Основные области применения:
• Зерновые элеваторы, мукомольные и комбикормовые заводы (зоны 20/21/22 по пыли)
• Деревообработка, производство МДФ, фанерные цеха (древесная пыль)
• Лакокрасочные участки, цеха работы с растворителями (зоны 1/2 по газам)
• Пневмотранспорт сахара, крахмала, полимерных гранул, пищевых порошков
• Химические производства с парами ЛВЖ и органическими растворителями
⚙️ Конструктивные особенности взрывозащищённого исполнения
🔹 Рабочее колесо и корпус
• Материал колеса: алюминиевые сплавы АМг5, Д16Т — при механическом контакте деформируются, а не генерируют искры
• Корпус: углеродистая сталь с защитным покрытием, внутренняя поверхность шлифуется для снижения адгезии пыли
• Зазор между входным конусом и кромкой лопаток: контролируется при сборке (типично 2–3 мм), фиксируется в паспорте. Изменение зазора при эксплуатации недопустимо
• Балансировка: класс G2.5 (повышенный) для минимизации вибраций в опасных зонах
🔹 Подшипниковый узел и вал
• Подшипники вынесены за пределы газового потока, закрытого типа, с искробезопасными сепараторами
• В опорах применяются латунные втулки (ЛС59-1, Л63), исключающие искрообразование при осевом смещении вала
• Вал из стали 40Х с хромированием или нержавейки 40Х13 — снижение адгезии пыли, коррозионная стойкость
• Уплотнения вала: сальниковые из фторкаучука (Viton) или лабиринтные — в зависимости от класса зоны
🔹 Двигатель и электрическая часть
• Только взрывозащищённые двигатели серий АИМ, ВА или 4ВР с маркировкой 1Ex d IIB T4 Gb (газы) или Ex tb IIIC T80°C Db (пыль)
• Клеммная коробка герметизирована, кабель вводится через сертифицированные сальники с уплотнением
• На корпусе вентилятора и двигателя устанавливаются заземляющие болты с маркировкой ⏚. Сопротивление контура заземления при монтаже ≤4 Ом
• Термозащита обмотки статора (опционально), класс изоляции F или H
🔹 Маркировка взрывозащиты
🔸 Для газовых сред: 1Ex d IIB T4 Gb
• 1 — наземное исполнение
• Ex — знак взрывозащиты
• d — взрывонепроницаемая оболочка
• IIB — группа смеси (этилен, пропан, водород)
• T4 — максимальная температура поверхности ≤135°С
• Gb — уровень защиты для зон 1 и 2
🔸 Для пылевых сред: Ex tb IIIC T80°C Db
• tb — защита оболочкой от проникновения пыли
• IIIC — группа пыли, включая токопроводящую
• T80°C — предельная температура поверхности
• Db — уровень защиты для зон 21 и 22
📜 Сертификация и соответствие
✅ ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» — обязательный сертификат для оборудования, применяемого на территории ЕАЭС.
✅ Сертификат соответствия содержит:
• Марку взрывозащиты
• Группу взрывоопасной смеси
• Температурный класс
• Допустимые зоны применения
✅ Протоколы испытаний включают проверку:
• Искробезопасности конструкции (зазоры, материалы)
• Нагрева поверхностей при номинальной и аварийной нагрузке
• Механической прочности оболочки
• Стойкости к электростатическим разрядам
✅ Паспорт взрывозащищённого оборудования включает:
• Схему заземления
• Перечень допустимых сред
• Фактические значения зазоров и допусков
• Рекомендации по монтажу и техническому обслуживанию
🔹 При приёмке оборудования необходимо сверить маркировку на табличках вентилятора и двигателя с данными в сертификате и проектной документации. Любое расхождение — основание для остановки ввода в эксплуатацию.
🛠️ Правила монтажа и эксплуатации
⚠️ Пуск только при открытой заслонке. Загнутые назад лопатки ВР 132-30 не допускают работы «в закрытую» — это ведёт к перегреву двигателя и разрушению колеса.
🔧 Перед вводом в эксплуатацию проверяются:
• Фактические зазоры между колесом и входным патрубком
• Затяжка крепёжных соединений моментным ключом
• Целостность контура заземления (замер сопротивления)
• Соответствие маркировки двигателя и вентилятора проекту
🧹 Очистка колеса — только мягкими щётками и нейтральными составами. Абразивная чистка и промывка под давлением запрещены — риск повреждения защитного слоя и изменения зазоров.
📊 Контроль в процессе эксплуатации:
• Виброскорость: ≤4,5 мм/с (превышение — остановка и диагностика)
• Температура подшипникового узла: ≤80°С
• Периодичность ТО: осмотр зазоров и заземления — не реже 1 раза в квартал, замена смазки — по регламенту производителя подшипников.
ВР 132-30 — радиальный вентилятор высокого давления с односторонним всасыванием и рабочим колесом, лопатки которого загнуты назад. Взрывозащищённое исполнение (индекс «Ех») предназначено для перемещения газо-паровоздушных смесей и воздуха с механическими примесями в условиях потенциально взрывоопасных сред.
🔹 Диапазон давления: до 5 000–6 000 Па
🔹 Производительность: до 60 000 м³/ч (в зависимости от типоразмера и частоты вращения)
🔹 Температура среды: до +80°С (стандарт), до +200°С (исполнение Ж2)
🎯 Основные области применения:
• Зерновые элеваторы, мукомольные и комбикормовые заводы (зоны 20/21/22 по пыли)
• Деревообработка, производство МДФ, фанерные цеха (древесная пыль)
• Лакокрасочные участки, цеха работы с растворителями (зоны 1/2 по газам)
• Пневмотранспорт сахара, крахмала, полимерных гранул, пищевых порошков
• Химические производства с парами ЛВЖ и органическими растворителями
⚙️ Конструктивные особенности взрывозащищённого исполнения
🔹 Рабочее колесо и корпус
• Материал колеса: алюминиевые сплавы АМг5, Д16Т — при механическом контакте деформируются, а не генерируют искры
• Корпус: углеродистая сталь с защитным покрытием, внутренняя поверхность шлифуется для снижения адгезии пыли
• Зазор между входным конусом и кромкой лопаток: контролируется при сборке (типично 2–3 мм), фиксируется в паспорте. Изменение зазора при эксплуатации недопустимо
• Балансировка: класс G2.5 (повышенный) для минимизации вибраций в опасных зонах
🔹 Подшипниковый узел и вал
• Подшипники вынесены за пределы газового потока, закрытого типа, с искробезопасными сепараторами
• В опорах применяются латунные втулки (ЛС59-1, Л63), исключающие искрообразование при осевом смещении вала
• Вал из стали 40Х с хромированием или нержавейки 40Х13 — снижение адгезии пыли, коррозионная стойкость
• Уплотнения вала: сальниковые из фторкаучука (Viton) или лабиринтные — в зависимости от класса зоны
🔹 Двигатель и электрическая часть
• Только взрывозащищённые двигатели серий АИМ, ВА или 4ВР с маркировкой 1Ex d IIB T4 Gb (газы) или Ex tb IIIC T80°C Db (пыль)
• Клеммная коробка герметизирована, кабель вводится через сертифицированные сальники с уплотнением
• На корпусе вентилятора и двигателя устанавливаются заземляющие болты с маркировкой ⏚. Сопротивление контура заземления при монтаже ≤4 Ом
• Термозащита обмотки статора (опционально), класс изоляции F или H
🔹 Маркировка взрывозащиты
🔸 Для газовых сред: 1Ex d IIB T4 Gb
• 1 — наземное исполнение
• Ex — знак взрывозащиты
• d — взрывонепроницаемая оболочка
• IIB — группа смеси (этилен, пропан, водород)
• T4 — максимальная температура поверхности ≤135°С
• Gb — уровень защиты для зон 1 и 2
🔸 Для пылевых сред: Ex tb IIIC T80°C Db
• tb — защита оболочкой от проникновения пыли
• IIIC — группа пыли, включая токопроводящую
• T80°C — предельная температура поверхности
• Db — уровень защиты для зон 21 и 22
📜 Сертификация и соответствие
✅ ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» — обязательный сертификат для оборудования, применяемого на территории ЕАЭС.
✅ Сертификат соответствия содержит:
• Марку взрывозащиты
• Группу взрывоопасной смеси
• Температурный класс
• Допустимые зоны применения
✅ Протоколы испытаний включают проверку:
• Искробезопасности конструкции (зазоры, материалы)
• Нагрева поверхностей при номинальной и аварийной нагрузке
• Механической прочности оболочки
• Стойкости к электростатическим разрядам
✅ Паспорт взрывозащищённого оборудования включает:
• Схему заземления
• Перечень допустимых сред
• Фактические значения зазоров и допусков
• Рекомендации по монтажу и техническому обслуживанию
🔹 При приёмке оборудования необходимо сверить маркировку на табличках вентилятора и двигателя с данными в сертификате и проектной документации. Любое расхождение — основание для остановки ввода в эксплуатацию.
🛠️ Правила монтажа и эксплуатации
⚠️ Пуск только при открытой заслонке. Загнутые назад лопатки ВР 132-30 не допускают работы «в закрытую» — это ведёт к перегреву двигателя и разрушению колеса.
🔧 Перед вводом в эксплуатацию проверяются:
• Фактические зазоры между колесом и входным патрубком
• Затяжка крепёжных соединений моментным ключом
• Целостность контура заземления (замер сопротивления)
• Соответствие маркировки двигателя и вентилятора проекту
🧹 Очистка колеса — только мягкими щётками и нейтральными составами. Абразивная чистка и промывка под давлением запрещены — риск повреждения защитного слоя и изменения зазоров.
📊 Контроль в процессе эксплуатации:
• Виброскорость: ≤4,5 мм/с (превышение — остановка и диагностика)
• Температура подшипникового узла: ≤80°С
• Периодичность ТО: осмотр зазоров и заземления — не реже 1 раза в квартал, замена смазки — по регламенту производителя подшипников.
🔒 Запрещено:
• Использовать искрящий инструмент при обслуживании (разрешены только медные, латунные или алюминиевые ключи)
• Модифицировать конструкцию без согласования с изготовителем
• Эксплуатировать вентилятор при повреждённом заземлении или несоответствии маркировки.
💬 Отзывы специалистов (форумы АВОК, VentInfo, HVAC.ru)
«Установили ВР 132-30 Ех на элеваторе для аспирации силосов. Два года работы — нареканий нет. Ключевое: раз в квартал проверяем зазоры и заземление. При приёмке сразу запросили протоколы испытаний — у поставщика всё в порядке, у «альтернативы» — только скан сертификата без печати». — главный механик, агрохолдинг.
«Для окрасочного участка с парами растворителей взяли исполнение с алюминиевым колесом и двигателем АИМ. При монтаже обнаружили, что зазор между колесом и конусом меньше нормы. Поставщик заменил колесо за свой счёт, но простой составил 3 дня. Теперь требуем акт замера зазоров до отгрузки». — инженер по промышленной безопасности.
• Использовать искрящий инструмент при обслуживании (разрешены только медные, латунные или алюминиевые ключи)
• Модифицировать конструкцию без согласования с изготовителем
• Эксплуатировать вентилятор при повреждённом заземлении или несоответствии маркировки.
💬 Отзывы специалистов (форумы АВОК, VentInfo, HVAC.ru)
«Установили ВР 132-30 Ех на элеваторе для аспирации силосов. Два года работы — нареканий нет. Ключевое: раз в квартал проверяем зазоры и заземление. При приёмке сразу запросили протоколы испытаний — у поставщика всё в порядке, у «альтернативы» — только скан сертификата без печати». — главный механик, агрохолдинг.
«Для окрасочного участка с парами растворителей взяли исполнение с алюминиевым колесом и двигателем АИМ. При монтаже обнаружили, что зазор между колесом и конусом меньше нормы. Поставщик заменил колесо за свой счёт, но простой составил 3 дня. Теперь требуем акт замера зазоров до отгрузки». — инженер по промышленной безопасности.
«Взрывозащищённый вентилятор — это не «обычный + табличка». Это другая культура сборки: контроль каждого зазора, момента затяжки, маркировки узла. При выборе поставщика смотрите на наличие собственной лаборатории и опыт сертификации. Дешёвые аналоги часто «не дотягивают» по искробезопасности». — эксперт по ТР ТС 012, форум АВОК.
«Моноблочная схема удобна, но для Ех-исполнений лучше схема с вынесенным подшипником — меньше риск попадания агрессивной среды в узел. Для ВР 132-30 это критично при работе с липкими аэрозолями». — сервисный инженер, форум ВентИнформ.
✅ Почему взрывозащищённый ВР 132-30 стоит заказывать в АВОК
🔹 Прямые поставки с заводов-изготовителей — без посреднических наценок и задержек
🔹 Полный комплект документов:
• Сертификат ТР ТС 012/2011 с печатью органа по сертификации
• Паспорт Ех с указанием фактических зазоров и допусков
• Протоколы заводских испытаний (искробезопасность, нагрев)
• Схема заземления и инструкция по монтажу
«Моноблочная схема удобна, но для Ех-исполнений лучше схема с вынесенным подшипником — меньше риск попадания агрессивной среды в узел. Для ВР 132-30 это критично при работе с липкими аэрозолями». — сервисный инженер, форум ВентИнформ.
✅ Почему взрывозащищённый ВР 132-30 стоит заказывать в АВОК
🔹 Прямые поставки с заводов-изготовителей — без посреднических наценок и задержек
🔹 Полный комплект документов:
• Сертификат ТР ТС 012/2011 с печатью органа по сертификации
• Паспорт Ех с указанием фактических зазоров и допусков
• Протоколы заводских испытаний (искробезопасность, нагрев)
• Схема заземления и инструкция по монтажу
🔹 Техническая поддержка на всех этапах:
• Помощь в классификации зоны (0/1/2 для газов, 20/21/22 для пыли)
• Подбор маркировки взрывозащиты под состав среды
• Расчёт рабочей точки на аэродинамической кривой
• Консультации при монтаже и пусконаладке
• Помощь в классификации зоны (0/1/2 для газов, 20/21/22 для пыли)
• Подбор маркировки взрывозащиты под состав среды
• Расчёт рабочей точки на аэродинамической кривой
• Консультации при монтаже и пусконаладке
🔹 Контроль качества:
• Балансировка колеса на стенде (класс G2.5)
• Замер и фиксация критических зазоров
• Проверка маркировки двигателя и вентилятора перед отгрузкой
• Фотоотчёт по запросу клиента
• Балансировка колеса на стенде (класс G2.5)
• Замер и фиксация критических зазоров
• Проверка маркировки двигателя и вентилятора перед отгрузкой
• Фотоотчёт по запросу клиента
🔹 Гарантия и сервис:
• 24 месяца на корпус и рабочее колесо
• 12 месяцев на двигатель и подшипниковый узел
• Замена дефектных узлов в течение 48 часов
• Поставка запасных частей (колёса, уплотнения, крепёж)
• 24 месяца на корпус и рабочее колесо
• 12 месяцев на двигатель и подшипниковый узел
• Замена дефектных узлов в течение 48 часов
• Поставка запасных частей (колёса, уплотнения, крепёж)
🔹 Гибкая комплектация:
• Выбор материала колеса (алюминий / нержавейка)
• Тип уплотнений вала (сальниковые / торцевые)
• Двигатель: АИМ / АИМР / 4ВР с требуемой маркировкой
• Опции: виброизоляторы, гибкие вставки, защитные сетки, датчики вибрации/температуры
📋 Параметры для заказа
✔️ Класс зоны: 0/1/2 (газы) или 20/21/22 (пыль)
✔️ Группа взрывоопасной смеси: IIA / IIB / IIC
✔️ Температурный класс: T1–T6
✔️ Состав среды: компоненты, концентрация, температура, влажность
✔️ Требуемая производительность (м³/ч) и давление (Па)
✔️ Материал рабочего колеса: алюминий АМг5 / Д16Т / нержавейка
✔️ Тип двигателя: АИМ / АИМР / 4ВР с маркировкой взрывозащиты
✔️ Схема привода: моноблочная / с вынесенным подшипником
✔️ Комплектация: виброизоляторы, гибкие вставки, защитная сетка, датчики
✔️ Требования к документации: копии сертификатов, паспорт Ех, протоколы испытаний
📩 Готовы к подбору?
Пришлите параметры вашей сети и класс зоны — мы подготовим:
• Расчёт рабочей точки на аэродинамической кривой
• Спецификацию с подтверждёнными зазорами и маркировкой
• Коммерческое предложение с ценой и сроками
• Полный пакет документов для согласования с заказчиком и надзорными органами
🔧 Работаем по всей России. Отгрузка стандартных исполнений — от 7 дней, специальных — до 14 дней. Техническая поддержка на всех этапах проекта.
🏷️ #ВР13230 #взрывозащищённый_вентилятор #высокое_давление #1Ex_d_IIB_T4_Gb #Ex_tb_IIIC #ТР_ТС_012_2011 #АИМ_двигатель #искробезопасный_зазор #промышленная_безопасность #АВОК_вентиляция #пылевые_зоны #газовые_зоны #ГОСТ_МЭК_60079 #элеваторы #деревообработка #химическая_промышленность #пневмотранспорт #сертифицированное_оборудование #вентиляция_под_ключ
• Выбор материала колеса (алюминий / нержавейка)
• Тип уплотнений вала (сальниковые / торцевые)
• Двигатель: АИМ / АИМР / 4ВР с требуемой маркировкой
• Опции: виброизоляторы, гибкие вставки, защитные сетки, датчики вибрации/температуры
📋 Параметры для заказа
✔️ Класс зоны: 0/1/2 (газы) или 20/21/22 (пыль)
✔️ Группа взрывоопасной смеси: IIA / IIB / IIC
✔️ Температурный класс: T1–T6
✔️ Состав среды: компоненты, концентрация, температура, влажность
✔️ Требуемая производительность (м³/ч) и давление (Па)
✔️ Материал рабочего колеса: алюминий АМг5 / Д16Т / нержавейка
✔️ Тип двигателя: АИМ / АИМР / 4ВР с маркировкой взрывозащиты
✔️ Схема привода: моноблочная / с вынесенным подшипником
✔️ Комплектация: виброизоляторы, гибкие вставки, защитная сетка, датчики
✔️ Требования к документации: копии сертификатов, паспорт Ех, протоколы испытаний
📩 Готовы к подбору?
Пришлите параметры вашей сети и класс зоны — мы подготовим:
• Расчёт рабочей точки на аэродинамической кривой
• Спецификацию с подтверждёнными зазорами и маркировкой
• Коммерческое предложение с ценой и сроками
• Полный пакет документов для согласования с заказчиком и надзорными органами
🔧 Работаем по всей России. Отгрузка стандартных исполнений — от 7 дней, специальных — до 14 дней. Техническая поддержка на всех этапах проекта.
🏷️ #ВР13230 #взрывозащищённый_вентилятор #высокое_давление #1Ex_d_IIB_T4_Gb #Ex_tb_IIIC #ТР_ТС_012_2011 #АИМ_двигатель #искробезопасный_зазор #промышленная_безопасность #АВОК_вентиляция #пылевые_зоны #газовые_зоны #ГОСТ_МЭК_60079 #элеваторы #деревообработка #химическая_промышленность #пневмотранспорт #сертифицированное_оборудование #вентиляция_под_ключ
🛡️🧪ВР 132-30 К1/К2: коррозионностойкий вентилятор высокого давления
Узкоспециализированное руководство для химических, гальванических и пищевых производств о конструкции, материалов, практикаи эксплуатации
📌 Введение: назначение и технические пределы
ВР 132-30 в коррозионностойком исполнении — радиальный вентилятор высокого давления с односторонним всасыванием, спроектированный для работы в средах с повышенной химической агрессивностью. В отличие от общепромышленных версий, здесь каждый узел проходит подбор материалов и обработку, исключающую точечную коррозию, межкристаллитное разрушение и деградацию уплотнений.
🔹 Рабочее давление: до 5 000–6 000 Па
🔹 Производительность: до 60 000 м³/ч (зависит от типоразмера и частоты вращения)
🔹 Температура среды: до +80°С (исполнение К1), до +200°С (исполнение К1Ж2)
🔹 Концентрация механических примесей: не более 100 мг/м³ (абразив разрушает пассивный слой)
🎯 Типовые задачи: вытяжка паров кислот/щелочей, вентиляция гальванических ванн, аспирация химических производств, подача воздуха в скрубберы, системы пищевой дезинфекции, отбор проб в лабораториях с агрессивными реагентами.
⚙️ Конструктивные особенности коррозионностойкого исполнения
🔹 Рабочее колесо и корпус
• Материал колеса и корпуса: нержавеющие стали 08Х18Н10 (AISI 304), 12Х18Н10Т, 10Х17Н13М2Т (AISI 316Ti). Выбор марки определяется химическим составом среды и температурным режимом.
• Сварка: аргонодуговая (TIG) с последующей зачисткой швов, химической пассивацией и контролем на отсутствие пор/трещин.
• Поверхность колеса: опциональная механическая полировка до Ra ≤ 0,8 мкм для снижения адгезии конденсата и солевых отложений.
• Дренаж: в нижней точке спирального корпуса предусмотрено дренажное отверстие с фланцевой заглушкой или штуцером для отвода конденсата.
🔹 Подшипниковый узел и вал
• Вал: нержавеющая сталь 40Х13 или 12Х18Н10Т. Исключает коррозию в зоне уплотнений и контакта с агрессивным потоком.
• Подшипники: вынесены за пределы газового тракта, закрытого типа, с изоляцией от паров. Для высоких температур применяются смазки на основе синтетических эфиров или PTFE.
• Уплотнения вала: сальниковые (Viton/FKM, EPDM) или торцевые механические (SiC/PTFE). Выбор зависит от агрессивности среды, температуры и наличия абразива.
• Крепёж и прокладки: болты, гайки, шпильки из 12Х18Н10Т или титана. Фланцевые прокладки — химически стойкий PTFE или армированный EPDM.
🔹 Двигатель и электрическая часть
• Стандарт: общепромышленный АИР в защитном кожухе из нержавеющей стали или с антикоррозионным порошковым покрытием.
• Для агрессивных сред: двигатель размещается в отдельном отсеке с подводом чистого воздуха для охлаждения. Клеммная коробка герметизируется, кабельные вводы — из химстойкой резины или нержавеющей стали.
• Термозащита и класс изоляции: F/H, опционально встроенные термодатчики в обмотке статора для отключения при перегреве.
🔹 Маркировка исполнений
• К1 — коррозионностойкое, температура до +80°С
• К1Ж2 — коррозионностойкое теплостойкое, температура до +200°С
• К2 — усиленная коррозионная стойкость для высокоагрессивных сред (молибденсодержащие стали, спецуплотнения)
• ВК1 — комбинированное: коррозионная стойкость + взрывозащита (алюминий/латунь/нержавейка, двигатель АИМ)
📜 Сертификация и соответствие
✅ ТР ТС 010/2011 «О безопасности машин и оборудования» — базовое требование для промышленной вентиляции.
✅ СГР (Свидетельство о государственной регистрации) — обязательно для пищевой, фармацевтической и медицинской отраслей.
✅ Паспорт химической стойкости материалов — документ с таблицей совместимости выбранной марки стали и уплотнений с конкретными реагентами.
✅ Протоколы заводских испытаний: проверка герметичности уплотнений, виброакустических параметров, качества сварных швов.
🔹 При приёмке проверяется соответствие марки стали в паспорте фактической (сертификат на металл), целостность пассивационного слоя, тип уплотнений и наличие дренажной системы. Отсутствие документации делает эксплуатацию нелегитимной на объектах с проверками Роспотребнадзора и Ростехнадзора.
🛠️ Правила монтажа и эксплуатации
⚠️ Запрещён пуск при закрытой заслонке. Обратная геометрия лопаток приводит к резкому росту тока и перегреву двигателя.
🔧 Перед вводом: проверка затяжки фланцев, контроль свободного хода вала, верификация типа уплотнений, подключение дренажа.
🧹 Очистка колеса: только мягкими щётками, нейтральными моющими составами или паром под низким давлением. Абразивы, хлорсодержащие средства и мойка под высоким давлением запрещены.
📊 Контроль в эксплуатации:
• Виброскорость ≤4,5 мм/с
• Температура подшипникового узла ≤80°С (К1) / ≤150°С (К1Ж2)
• Периодичность ТО: осмотр уплотнений и дренажа — 1 раз в квартал, замена смазки — по регламенту, проверка пассивационного слоя — ежегодно.
🔒 Запрещено: эксплуатировать вентилятор при повреждённых уплотнениях, игнорировать скопление конденсата, использовать несовместимые моющие средства.
💬 Отзывы специалистов (форумы АВОК, VentInfo, HVAC.ru)
«Поставили ВР 132-30 К1 из 08Х18Н10 в вытяжку гальваники. Два года — корпус в порядке, но сальники пришлось менять через 10 месяцев. Перешли на торцевое уплотнение SiC/PTFE — ресурс вырос до 18 месяцев. Важно сразу закладывать правильный тип уплотнения под конкретный электролит». — инженер-механик, металлообработка.
«Для участка с парами серной кислоты взяли 10Х17Н13М2Т вместо базовой 304. Разница в цене 25%, но за три года — ноль питтингов. На обычной нержавейке уже шли точечные разрушения. Не экономьте на марке, если есть хлориды или серная кислота». — технолог, химическое производство.
«Заказывали ВР 132-30 К1Ж2 для сушильной камеры. Нержавейка 12Х18Н10Т выдерживает циклы нагрева/остывания без межкристаллитной коррозии. Ключевое — качество сварки: если швы не пассивированы, коррозия начнётся именно там». — главный инженер, ЦБП.
«При подборе коррозионностойкого вентилятора обязательно запрашивайте таблицу химической стойкости. Нержавейка не универсальна: плавиковая кислота, горячие концентраты хлоридов, некоторые органические растворители — и она разрушится. Для них нужны полимеры». — специалист по промышленной вентиляции, форум АВОК.
✅ Почему коррозионностойкий ВР 132-30 стоит заказывать в АВОК
🔹 Подбор материалов под среду: помощь в выборе марки стали и типа уплотнений на основе химического состава перемещаемой среды. Предоставление таблиц совместимости.
🔹 Контроль качества сварки и обработки: все швы проходят капиллярный контроль, обязательная химическая пассивация, проверка шероховатости рабочих поверхностей.
🔹 Документация в комплекте: паспорт с указанием марк материалов, сертификат ТР ТС 010/2011, СГР (по запросу), таблица химической стойкости, инструкция по ТО.
🔹 Гибкая комплектация: выбор типа уплотнений вала, материала прокладок, опциональная полировка колеса, дренажные системы, защитные кожухи для двигателя, датчики вибрации/температуры.
🔹 Сроки и гарантия: стандартные коррозионностойкие исполнения — 10–14 дней, специальные марки стали и комбинированные исполнения — до 21 дня. Гарантия 24 месяца на корпус и рабочее колесо, 12 месяцев на подшипниковый узел и двигатель.
🔹 Сервис и запчасти: поставка рабочих колёс, уплотнений, крепёжа из нержавеющей стали, техническая консультация при монтаже и пусконаладке. Замена узлов по упрощённой процедуре.
📋 Параметры для заказа
✔️ Химический состав среды: компоненты, концентрация, агрегатное состояние
✔️ Температура, влажность, наличие конденсата или абразива
✔️ Марка нержавеющей стали: 08Х18Н10 / 12Х18Н10Т / 10Х17Н13М2Т
✔️ Тип уплотнения вала: сальниковое (Viton/EPDM) / торцевое механическое
✔️ Исполнение двигателя: стандартное / в защитном кожухе / с принудительным охлаждением
✔️ Комплектация: виброизоляторы из нержавейки, гибкие вставки из химстойкой резины, дренаж, защитная сетка, датчики контроля
✔️ Требования к документации: сертификат, СГР, паспорт химической стойкости, протоколы испытаний
📩 Готовы к подбору?
Пришлите химический состав среды, параметры сети (расход, давление, температура) и требования к материалам. Мы подготовим: расчёт рабочей точки, спецификацию с обоснованием выбора марки стали и уплотнений, коммерческое предложение с ценой и сроками, полный пакет документов для согласования с заказчиком и службой промышленной безопасности.
🔧 Работаем по всей России. Отгрузка от 10 дней. Техническая поддержка на этапах подбора, монтажа и эксплуатации.
🏷️ #ВР13230_К1 #нержавейка_08Х18Н10 #12Х18Н10Т #10Х17Н13М2Т #коррозионностойкая_вентиляция #химическая_промышленность #гальваника #пищевое_производство #АВОК_вентиляция #промышленные_вентиляторы #высокое_давление #радиальный_вентилятор #ТР_ТС_010 #вентиляция_для_химии #инженерные_системы
ВР 132-30 в коррозионностойком исполнении — радиальный вентилятор высокого давления с односторонним всасыванием, спроектированный для работы в средах с повышенной химической агрессивностью. В отличие от общепромышленных версий, здесь каждый узел проходит подбор материалов и обработку, исключающую точечную коррозию, межкристаллитное разрушение и деградацию уплотнений.
🔹 Рабочее давление: до 5 000–6 000 Па
🔹 Производительность: до 60 000 м³/ч (зависит от типоразмера и частоты вращения)
🔹 Температура среды: до +80°С (исполнение К1), до +200°С (исполнение К1Ж2)
🔹 Концентрация механических примесей: не более 100 мг/м³ (абразив разрушает пассивный слой)
🎯 Типовые задачи: вытяжка паров кислот/щелочей, вентиляция гальванических ванн, аспирация химических производств, подача воздуха в скрубберы, системы пищевой дезинфекции, отбор проб в лабораториях с агрессивными реагентами.
⚙️ Конструктивные особенности коррозионностойкого исполнения
🔹 Рабочее колесо и корпус
• Материал колеса и корпуса: нержавеющие стали 08Х18Н10 (AISI 304), 12Х18Н10Т, 10Х17Н13М2Т (AISI 316Ti). Выбор марки определяется химическим составом среды и температурным режимом.
• Сварка: аргонодуговая (TIG) с последующей зачисткой швов, химической пассивацией и контролем на отсутствие пор/трещин.
• Поверхность колеса: опциональная механическая полировка до Ra ≤ 0,8 мкм для снижения адгезии конденсата и солевых отложений.
• Дренаж: в нижней точке спирального корпуса предусмотрено дренажное отверстие с фланцевой заглушкой или штуцером для отвода конденсата.
🔹 Подшипниковый узел и вал
• Вал: нержавеющая сталь 40Х13 или 12Х18Н10Т. Исключает коррозию в зоне уплотнений и контакта с агрессивным потоком.
• Подшипники: вынесены за пределы газового тракта, закрытого типа, с изоляцией от паров. Для высоких температур применяются смазки на основе синтетических эфиров или PTFE.
• Уплотнения вала: сальниковые (Viton/FKM, EPDM) или торцевые механические (SiC/PTFE). Выбор зависит от агрессивности среды, температуры и наличия абразива.
• Крепёж и прокладки: болты, гайки, шпильки из 12Х18Н10Т или титана. Фланцевые прокладки — химически стойкий PTFE или армированный EPDM.
🔹 Двигатель и электрическая часть
• Стандарт: общепромышленный АИР в защитном кожухе из нержавеющей стали или с антикоррозионным порошковым покрытием.
• Для агрессивных сред: двигатель размещается в отдельном отсеке с подводом чистого воздуха для охлаждения. Клеммная коробка герметизируется, кабельные вводы — из химстойкой резины или нержавеющей стали.
• Термозащита и класс изоляции: F/H, опционально встроенные термодатчики в обмотке статора для отключения при перегреве.
🔹 Маркировка исполнений
• К1 — коррозионностойкое, температура до +80°С
• К1Ж2 — коррозионностойкое теплостойкое, температура до +200°С
• К2 — усиленная коррозионная стойкость для высокоагрессивных сред (молибденсодержащие стали, спецуплотнения)
• ВК1 — комбинированное: коррозионная стойкость + взрывозащита (алюминий/латунь/нержавейка, двигатель АИМ)
📜 Сертификация и соответствие
✅ ТР ТС 010/2011 «О безопасности машин и оборудования» — базовое требование для промышленной вентиляции.
✅ СГР (Свидетельство о государственной регистрации) — обязательно для пищевой, фармацевтической и медицинской отраслей.
✅ Паспорт химической стойкости материалов — документ с таблицей совместимости выбранной марки стали и уплотнений с конкретными реагентами.
✅ Протоколы заводских испытаний: проверка герметичности уплотнений, виброакустических параметров, качества сварных швов.
🔹 При приёмке проверяется соответствие марки стали в паспорте фактической (сертификат на металл), целостность пассивационного слоя, тип уплотнений и наличие дренажной системы. Отсутствие документации делает эксплуатацию нелегитимной на объектах с проверками Роспотребнадзора и Ростехнадзора.
🛠️ Правила монтажа и эксплуатации
⚠️ Запрещён пуск при закрытой заслонке. Обратная геометрия лопаток приводит к резкому росту тока и перегреву двигателя.
🔧 Перед вводом: проверка затяжки фланцев, контроль свободного хода вала, верификация типа уплотнений, подключение дренажа.
🧹 Очистка колеса: только мягкими щётками, нейтральными моющими составами или паром под низким давлением. Абразивы, хлорсодержащие средства и мойка под высоким давлением запрещены.
📊 Контроль в эксплуатации:
• Виброскорость ≤4,5 мм/с
• Температура подшипникового узла ≤80°С (К1) / ≤150°С (К1Ж2)
• Периодичность ТО: осмотр уплотнений и дренажа — 1 раз в квартал, замена смазки — по регламенту, проверка пассивационного слоя — ежегодно.
🔒 Запрещено: эксплуатировать вентилятор при повреждённых уплотнениях, игнорировать скопление конденсата, использовать несовместимые моющие средства.
💬 Отзывы специалистов (форумы АВОК, VentInfo, HVAC.ru)
«Поставили ВР 132-30 К1 из 08Х18Н10 в вытяжку гальваники. Два года — корпус в порядке, но сальники пришлось менять через 10 месяцев. Перешли на торцевое уплотнение SiC/PTFE — ресурс вырос до 18 месяцев. Важно сразу закладывать правильный тип уплотнения под конкретный электролит». — инженер-механик, металлообработка.
«Для участка с парами серной кислоты взяли 10Х17Н13М2Т вместо базовой 304. Разница в цене 25%, но за три года — ноль питтингов. На обычной нержавейке уже шли точечные разрушения. Не экономьте на марке, если есть хлориды или серная кислота». — технолог, химическое производство.
«Заказывали ВР 132-30 К1Ж2 для сушильной камеры. Нержавейка 12Х18Н10Т выдерживает циклы нагрева/остывания без межкристаллитной коррозии. Ключевое — качество сварки: если швы не пассивированы, коррозия начнётся именно там». — главный инженер, ЦБП.
«При подборе коррозионностойкого вентилятора обязательно запрашивайте таблицу химической стойкости. Нержавейка не универсальна: плавиковая кислота, горячие концентраты хлоридов, некоторые органические растворители — и она разрушится. Для них нужны полимеры». — специалист по промышленной вентиляции, форум АВОК.
✅ Почему коррозионностойкий ВР 132-30 стоит заказывать в АВОК
🔹 Подбор материалов под среду: помощь в выборе марки стали и типа уплотнений на основе химического состава перемещаемой среды. Предоставление таблиц совместимости.
🔹 Контроль качества сварки и обработки: все швы проходят капиллярный контроль, обязательная химическая пассивация, проверка шероховатости рабочих поверхностей.
🔹 Документация в комплекте: паспорт с указанием марк материалов, сертификат ТР ТС 010/2011, СГР (по запросу), таблица химической стойкости, инструкция по ТО.
🔹 Гибкая комплектация: выбор типа уплотнений вала, материала прокладок, опциональная полировка колеса, дренажные системы, защитные кожухи для двигателя, датчики вибрации/температуры.
🔹 Сроки и гарантия: стандартные коррозионностойкие исполнения — 10–14 дней, специальные марки стали и комбинированные исполнения — до 21 дня. Гарантия 24 месяца на корпус и рабочее колесо, 12 месяцев на подшипниковый узел и двигатель.
🔹 Сервис и запчасти: поставка рабочих колёс, уплотнений, крепёжа из нержавеющей стали, техническая консультация при монтаже и пусконаладке. Замена узлов по упрощённой процедуре.
📋 Параметры для заказа
✔️ Химический состав среды: компоненты, концентрация, агрегатное состояние
✔️ Температура, влажность, наличие конденсата или абразива
✔️ Марка нержавеющей стали: 08Х18Н10 / 12Х18Н10Т / 10Х17Н13М2Т
✔️ Тип уплотнения вала: сальниковое (Viton/EPDM) / торцевое механическое
✔️ Исполнение двигателя: стандартное / в защитном кожухе / с принудительным охлаждением
✔️ Комплектация: виброизоляторы из нержавейки, гибкие вставки из химстойкой резины, дренаж, защитная сетка, датчики контроля
✔️ Требования к документации: сертификат, СГР, паспорт химической стойкости, протоколы испытаний
📩 Готовы к подбору?
Пришлите химический состав среды, параметры сети (расход, давление, температура) и требования к материалам. Мы подготовим: расчёт рабочей точки, спецификацию с обоснованием выбора марки стали и уплотнений, коммерческое предложение с ценой и сроками, полный пакет документов для согласования с заказчиком и службой промышленной безопасности.
🔧 Работаем по всей России. Отгрузка от 10 дней. Техническая поддержка на этапах подбора, монтажа и эксплуатации.
🏷️ #ВР13230_К1 #нержавейка_08Х18Н10 #12Х18Н10Т #10Х17Н13М2Т #коррозионностойкая_вентиляция #химическая_промышленность #гальваника #пищевое_производство #АВОК_вентиляция #промышленные_вентиляторы #высокое_давление #радиальный_вентилятор #ТР_ТС_010 #вентиляция_для_химии #инженерные_системы
🔁 Аналоги ВР 12-26 / ВР 132-30: ВВД, ВЦ 6-28, ВР 120-28, ВР 130-28.
Сравнение, взаимозаменяемость, правила подбора
📌 Введение: зачем сравнивать аналоги?
При модернизации систем, замене вышедшего из строя оборудования или подборе вентилятора под новый проект инженеры часто сталкиваются с множеством обозначений: ВР 12-26, ВР 132-30, ВВД, ВЦ 6-28, ВР 120-28, ВР 130-28. Возникает вопрос: это разные машины или взаимозаменяемые варианты одной аэродинамической схемы?
🔹 Краткий ответ: все перечисленные модели построены на единой аэродинамической базе — радиальное колесо с загнутыми назад лопатками, высокое давление (до 5 000–6 000 Па), одностороннее всасывание. Различия — в маркировке, габаритах присоединения, комплектации и условиях поставки.
🎯 Цель статьи: дать технически точное сравнение аналогов, сформулировать правила взаимозаменяемости и помочь избежать ошибок при подборе.
⚙️ Обзор моделей: конструкция и ключевые параметры
🔹 ВВД (вентилятор высокого давления, различные модификации)
• Назначение: общее промышленное применение, подача воздуха в печи, вагранки, системы пневмотранспорта
• Конструкция: спиральный корпус, рабочее колесо с 32–48 загнутыми назад лопатками, моноблочная или ременная схема привода
• Диапазон давления: до 5 000–7 000 Па (зависит от модификации и типоразмера)
• Производительность: 1 000–70 000 м³/ч
• Особенности: историческое обозначение, часто встречается в проектной документации советского периода. Современные исполнения могут иметь улучшенную балансировку и материалы.
🔹 ВЦ 6-28 (практически полный аналог)
• Назначение: идентично ВР 12-26 / ВР 132-30 — системы с высоким аэродинамическим сопротивлением
• Конструкция: спиральный поворотный корпус, колесо с 48 загнутыми назад лопатками, одностороннее всасывание
• Диапазон давления: до 5 500 Па
• Производительность: до 60 000 м³/ч
• Особенности: аэродинамическая характеристика практически совпадает с ВР 12-26. Присоединительные размеры требуют сверки — возможны отклонения в диаметре фланцев.
🔹 ВР 120-28
• Назначение: промышленная вентиляция, технологические линии с высоким сопротивлением
• Конструкция: радиальное колесо с загнутыми назад лопатками, спиральный корпус, схема привода — моноблочная или с промежуточной опорой
• Диапазон давления: до 4 500–5 500 Па
• Производительность: до 50 000 м³/ч
• Особенности: близкая аэродинамика, но возможны отличия в габаритах и массе. Требует проверки рабочей точки при замене.
🔹 ВР 130-28
• Назначение: аналогично ВР 12-26 — подача воздуха в печи, элеваторы, системы аспирации
• Конструкция: 48 лопаток, загнутых назад, спиральный корпус, одностороннее всасывание
• Диапазон давления: до 5 000–6 000 Па
• Производительность: до 55 000 м³/ч
• Особенности: маркировка может указывать на модификацию по материалу или схеме привода. Аэродинамически совместим с ВР 132-30 при одинаковом типоразмере.
🔍 Сравнение ключевых параметров
🔸 Аэродинамическая схема
• Все модели: радиальное колесо, загнутые назад лопатки, высокое давление
• Количество лопаток: 32–48 (зависит от производителя и модификации)
• КПД в расчётной точке: 70–80%
🔸 Диапазон давления
• ВВД: до 7 000 Па (макс. среди аналогов)
• ВЦ 6-28: до 5 500 Па
• ВР 120-28: до 5 500 Па
• ВР 130-28: до 6 000 Па
• ВР 12-26 / ВР 132-30: до 5 000–6 000 Па
🔸 Производительность
• Общий диапазон: 1 000–70 000 м³/ч
• Конкретное значение зависит от типоразмера (№3,5 / №4 / №4,5 / №5 / №6,3) и частоты вращения
🔸 Присоединительные размеры
• Входной/выходной патрубки: требуют обязательной сверки при замене
• Возможны отклонения в диаметре фланцев, расстоянии между крепежными отверстиями
🔸 Схема привода
• Моноблочная (колесо на валу двигателя) — компактность, простота
• С промежуточной опорой — для высоких температур и тяжёлых колёс
• Клиноременная передача — гибкая настройка оборотов
🔸 Материальное исполнение
• Стандарт: углеродистая / оцинкованная сталь
• Опции: нержавеющая сталь (08Х18Н10, 316Ti), алюминий (для Ех), полимеры (по спецзаказу)
🔄 Правила взаимозаменяемости: что проверять перед заменой
❌ Недостаточно совпадения маркировки. Замена «на глаз» ведёт к снижению КПД, росту вибраций, выходу двигателя из строя.
✅ Обязательная проверка:
1️⃣ Аэродинамическая характеристика
• Сверьте расход (м³/ч) и давление (Па) в рабочей точке
• Убедитесь, что новая модель покрывает требуемый диапазон без выхода в зону помпажа
2️⃣ Присоединительные размеры
• Диаметр входного и выходного фланцев
• Расстояние между крепежными отверстиями
• Габариты для интеграции в существующую венткамеру
3️⃣ Материал и исполнение
• Марка стали (08Х18Н10 ≠ 10Х17Н13М2Т по химической стойкости)
• Тип уплотнений вала (сальниковые / торцевые)
• Класс балансировки (G4.0 / G2.5)
4️⃣ Электрическая часть
• Мощность и частота вращения двигателя
• Схема подключения, класс защиты (IP)
• Для взрывозащищённых исполнений — маркировка 1Ex и сертификат ТР ТС 012/2011
5️⃣ Документация
• Паспорт с аэродинамической кривой
• Сертификат соответствия (ТР ТС 010/2011, 012/2011)
• Инструкция по монтажу и ТО
🔹 Лайфхак: при замене запросите у поставщика расчёт рабочей точки для новой модели. Если точка попадает в зону 85–100% от макс. КПД — замена корректна.
💬 Мнения специалистов (форумы АВОК, VentInfo, HVAC.ru)
«Заменяли ВР 12-26 на ВЦ 6-28 в системе аспирации. По аэродинамике — совпали, но фланцы не сошлись на 15 мм. Пришлось делать переходник. Теперь всегда запрашиваю чертёж с габаритами до заказа». — инженер-проектировщик, стаж 10 лет
«ВВД старой серии и современный ВР 132-30 — одна аэродинамика, но у нового балансировка лучше и подшипники надёжнее. Для ответственных объектов берите свежую модификацию, даже если индекс другой». — главный механик, производственный комплекс
«При подборе аналога для гальваники проверили марку нержавейки: у ВЦ 6-28 была 08Х18Н10, а у исходного ВР 12-26 — 10Х17Н13М2Т. Разница в стойкости к хлоридам критична. Не доверяйте только названию — сверяйте материалы». — технолог, химическое производство
«Для взрывозащищённого исполнения важно не только название, но и сертификат. Встречали «аналоги» с маркировкой Ех, но без действующего ТР ТС 012. Надзор такие не принимает». — специалист по промышленной безопасности, форум АВОК
✅ Почему аналоги ВР 12-26 / ВР 132-30 удобно заказывать в АВОК
🔹 Единая точка подбора: специалисты АВОК работают со всеми аналогами (ВВД, ВЦ 6-28, ВР 120-28, ВР 130-28) и помогут выбрать оптимальный вариант под вашу сеть, бюджет и сроки.
🔹 Проверка взаимозаменяемости: перед отгрузкой мы сверяем аэродинамическую характеристику, габариты, материалы и маркировку — вы получаете гарантированно совместимое оборудование.
🔹 Полный пакет документов: паспорта, аэродинамические кривые, сертификаты ТР ТС, таблицы химической стойкости — всё в электронном и бумажном виде.
🔹 Гибкая комплектация: выбор схемы привода, материала колеса, типа уплотнений, двигателя (АИР / АИМ), опций (виброизоляторы, гибкие вставки, датчики).
🔹 Сроки и гарантия: стандартные исполнения — от 5–7 дней, специальные (нержавейка, Ех) — до 14 дней. Гарантия 24 месяца на корпус и колесо, 12 месяцев на привод.
🔹 Сервис и запчасти: поставка рабочих колёс, подшипников, уплотнений, крепёжа из нержавеющей стали. Техническая консультация при монтаже и пусконаладке.
📋 Чек-лист при подборе аналога
✔️ Зафиксируйте рабочую точку: расход (м³/ч) и давление (Па)
✔️ Определите состав среды, температуру, наличие абразива / конденсата
✔️ Сверьте присоединительные размеры фланцев и габариты для монтажа
✔️ Уточните материал исполнения и тип уплотнений вала
✔️ Проверьте маркировку двигателя и схему привода
✔️ Запросите аэродинамическую характеристику и подтвердите попадание рабочей точки в зону эффективной работы
✔️ Запросите копии сертификатов и паспорта до оплаты
📩 Необходимо подобрать аналог?
Пришлите параметры вашей сети и фото шильдика существующего вентилятора. Мы подготовим:
• Сравнительный расчёт рабочей точки для нескольких аналогов
• Спецификацию с подтверждёнными габаритами и материалами
• Коммерческое предложение с ценой и сроками
• Полный пакет документов для согласования
🔧 Работаем по всей России. Отгрузка от 5 дней. Техническая поддержка на всех этапах проекта.
🏷️ #ВР1226 #ВР13230 #ВВД #ВЦ628 #ВР12028 #ВР13028 #аналоги_вентиляторов #взаимозаменяемость #высокое_давление #АВОК #промышленная_вентиляция #подбор_оборудования #инженерка #ОВиК #сертифицированное_оборудование #вентиляция_под_ключ
При модернизации систем, замене вышедшего из строя оборудования или подборе вентилятора под новый проект инженеры часто сталкиваются с множеством обозначений: ВР 12-26, ВР 132-30, ВВД, ВЦ 6-28, ВР 120-28, ВР 130-28. Возникает вопрос: это разные машины или взаимозаменяемые варианты одной аэродинамической схемы?
🔹 Краткий ответ: все перечисленные модели построены на единой аэродинамической базе — радиальное колесо с загнутыми назад лопатками, высокое давление (до 5 000–6 000 Па), одностороннее всасывание. Различия — в маркировке, габаритах присоединения, комплектации и условиях поставки.
🎯 Цель статьи: дать технически точное сравнение аналогов, сформулировать правила взаимозаменяемости и помочь избежать ошибок при подборе.
⚙️ Обзор моделей: конструкция и ключевые параметры
🔹 ВВД (вентилятор высокого давления, различные модификации)
• Назначение: общее промышленное применение, подача воздуха в печи, вагранки, системы пневмотранспорта
• Конструкция: спиральный корпус, рабочее колесо с 32–48 загнутыми назад лопатками, моноблочная или ременная схема привода
• Диапазон давления: до 5 000–7 000 Па (зависит от модификации и типоразмера)
• Производительность: 1 000–70 000 м³/ч
• Особенности: историческое обозначение, часто встречается в проектной документации советского периода. Современные исполнения могут иметь улучшенную балансировку и материалы.
🔹 ВЦ 6-28 (практически полный аналог)
• Назначение: идентично ВР 12-26 / ВР 132-30 — системы с высоким аэродинамическим сопротивлением
• Конструкция: спиральный поворотный корпус, колесо с 48 загнутыми назад лопатками, одностороннее всасывание
• Диапазон давления: до 5 500 Па
• Производительность: до 60 000 м³/ч
• Особенности: аэродинамическая характеристика практически совпадает с ВР 12-26. Присоединительные размеры требуют сверки — возможны отклонения в диаметре фланцев.
🔹 ВР 120-28
• Назначение: промышленная вентиляция, технологические линии с высоким сопротивлением
• Конструкция: радиальное колесо с загнутыми назад лопатками, спиральный корпус, схема привода — моноблочная или с промежуточной опорой
• Диапазон давления: до 4 500–5 500 Па
• Производительность: до 50 000 м³/ч
• Особенности: близкая аэродинамика, но возможны отличия в габаритах и массе. Требует проверки рабочей точки при замене.
🔹 ВР 130-28
• Назначение: аналогично ВР 12-26 — подача воздуха в печи, элеваторы, системы аспирации
• Конструкция: 48 лопаток, загнутых назад, спиральный корпус, одностороннее всасывание
• Диапазон давления: до 5 000–6 000 Па
• Производительность: до 55 000 м³/ч
• Особенности: маркировка может указывать на модификацию по материалу или схеме привода. Аэродинамически совместим с ВР 132-30 при одинаковом типоразмере.
🔍 Сравнение ключевых параметров
🔸 Аэродинамическая схема
• Все модели: радиальное колесо, загнутые назад лопатки, высокое давление
• Количество лопаток: 32–48 (зависит от производителя и модификации)
• КПД в расчётной точке: 70–80%
🔸 Диапазон давления
• ВВД: до 7 000 Па (макс. среди аналогов)
• ВЦ 6-28: до 5 500 Па
• ВР 120-28: до 5 500 Па
• ВР 130-28: до 6 000 Па
• ВР 12-26 / ВР 132-30: до 5 000–6 000 Па
🔸 Производительность
• Общий диапазон: 1 000–70 000 м³/ч
• Конкретное значение зависит от типоразмера (№3,5 / №4 / №4,5 / №5 / №6,3) и частоты вращения
🔸 Присоединительные размеры
• Входной/выходной патрубки: требуют обязательной сверки при замене
• Возможны отклонения в диаметре фланцев, расстоянии между крепежными отверстиями
🔸 Схема привода
• Моноблочная (колесо на валу двигателя) — компактность, простота
• С промежуточной опорой — для высоких температур и тяжёлых колёс
• Клиноременная передача — гибкая настройка оборотов
🔸 Материальное исполнение
• Стандарт: углеродистая / оцинкованная сталь
• Опции: нержавеющая сталь (08Х18Н10, 316Ti), алюминий (для Ех), полимеры (по спецзаказу)
🔄 Правила взаимозаменяемости: что проверять перед заменой
❌ Недостаточно совпадения маркировки. Замена «на глаз» ведёт к снижению КПД, росту вибраций, выходу двигателя из строя.
✅ Обязательная проверка:
1️⃣ Аэродинамическая характеристика
• Сверьте расход (м³/ч) и давление (Па) в рабочей точке
• Убедитесь, что новая модель покрывает требуемый диапазон без выхода в зону помпажа
2️⃣ Присоединительные размеры
• Диаметр входного и выходного фланцев
• Расстояние между крепежными отверстиями
• Габариты для интеграции в существующую венткамеру
3️⃣ Материал и исполнение
• Марка стали (08Х18Н10 ≠ 10Х17Н13М2Т по химической стойкости)
• Тип уплотнений вала (сальниковые / торцевые)
• Класс балансировки (G4.0 / G2.5)
4️⃣ Электрическая часть
• Мощность и частота вращения двигателя
• Схема подключения, класс защиты (IP)
• Для взрывозащищённых исполнений — маркировка 1Ex и сертификат ТР ТС 012/2011
5️⃣ Документация
• Паспорт с аэродинамической кривой
• Сертификат соответствия (ТР ТС 010/2011, 012/2011)
• Инструкция по монтажу и ТО
🔹 Лайфхак: при замене запросите у поставщика расчёт рабочей точки для новой модели. Если точка попадает в зону 85–100% от макс. КПД — замена корректна.
💬 Мнения специалистов (форумы АВОК, VentInfo, HVAC.ru)
«Заменяли ВР 12-26 на ВЦ 6-28 в системе аспирации. По аэродинамике — совпали, но фланцы не сошлись на 15 мм. Пришлось делать переходник. Теперь всегда запрашиваю чертёж с габаритами до заказа». — инженер-проектировщик, стаж 10 лет
«ВВД старой серии и современный ВР 132-30 — одна аэродинамика, но у нового балансировка лучше и подшипники надёжнее. Для ответственных объектов берите свежую модификацию, даже если индекс другой». — главный механик, производственный комплекс
«При подборе аналога для гальваники проверили марку нержавейки: у ВЦ 6-28 была 08Х18Н10, а у исходного ВР 12-26 — 10Х17Н13М2Т. Разница в стойкости к хлоридам критична. Не доверяйте только названию — сверяйте материалы». — технолог, химическое производство
«Для взрывозащищённого исполнения важно не только название, но и сертификат. Встречали «аналоги» с маркировкой Ех, но без действующего ТР ТС 012. Надзор такие не принимает». — специалист по промышленной безопасности, форум АВОК
✅ Почему аналоги ВР 12-26 / ВР 132-30 удобно заказывать в АВОК
🔹 Единая точка подбора: специалисты АВОК работают со всеми аналогами (ВВД, ВЦ 6-28, ВР 120-28, ВР 130-28) и помогут выбрать оптимальный вариант под вашу сеть, бюджет и сроки.
🔹 Проверка взаимозаменяемости: перед отгрузкой мы сверяем аэродинамическую характеристику, габариты, материалы и маркировку — вы получаете гарантированно совместимое оборудование.
🔹 Полный пакет документов: паспорта, аэродинамические кривые, сертификаты ТР ТС, таблицы химической стойкости — всё в электронном и бумажном виде.
🔹 Гибкая комплектация: выбор схемы привода, материала колеса, типа уплотнений, двигателя (АИР / АИМ), опций (виброизоляторы, гибкие вставки, датчики).
🔹 Сроки и гарантия: стандартные исполнения — от 5–7 дней, специальные (нержавейка, Ех) — до 14 дней. Гарантия 24 месяца на корпус и колесо, 12 месяцев на привод.
🔹 Сервис и запчасти: поставка рабочих колёс, подшипников, уплотнений, крепёжа из нержавеющей стали. Техническая консультация при монтаже и пусконаладке.
📋 Чек-лист при подборе аналога
✔️ Зафиксируйте рабочую точку: расход (м³/ч) и давление (Па)
✔️ Определите состав среды, температуру, наличие абразива / конденсата
✔️ Сверьте присоединительные размеры фланцев и габариты для монтажа
✔️ Уточните материал исполнения и тип уплотнений вала
✔️ Проверьте маркировку двигателя и схему привода
✔️ Запросите аэродинамическую характеристику и подтвердите попадание рабочей точки в зону эффективной работы
✔️ Запросите копии сертификатов и паспорта до оплаты
📩 Необходимо подобрать аналог?
Пришлите параметры вашей сети и фото шильдика существующего вентилятора. Мы подготовим:
• Сравнительный расчёт рабочей точки для нескольких аналогов
• Спецификацию с подтверждёнными габаритами и материалами
• Коммерческое предложение с ценой и сроками
• Полный пакет документов для согласования
🔧 Работаем по всей России. Отгрузка от 5 дней. Техническая поддержка на всех этапах проекта.
🏷️ #ВР1226 #ВР13230 #ВВД #ВЦ628 #ВР12028 #ВР13028 #аналоги_вентиляторов #взаимозаменяемость #высокое_давление #АВОК #промышленная_вентиляция #подбор_оборудования #инженерка #ОВиК #сертифицированное_оборудование #вентиляция_под_ключ
Близкие по аэродинамике ВВД, ВР 132-30, ВР 6-13
Вентиляторы близкие по графикам аэродинамических кривых. Требуется проверка. В случае попадания рабочей точки в нужный диапазон допускается к замене на аналог ВВД, ВР 132-30, ВР 6-13.
