🌀 Вентиляторы среднего давления ВР 280-46 / ВЦ 14-46 / ВР 300-45: общеобменные
Обзор для профессионалов
📌 Что такое вентилятор среднего давления?
Вентиляторы среднего давления — это радиальные (центробежные) машины, развивающие полное давление в диапазоне от 1 000 до 3 000 Па. Они занимают промежуточное положение между низко- и высоконапорными агрегатами и идеально подходят для систем с протяжёнными воздуховодами, фильтрами, теплообменниками и другими элементами сопротивления.
Серии ВР 280-46, ВЦ 14-46 и ВР 300-45 — это, по сути, одна и та же аэродинамическая схема, выпускаемая разными заводами под разными обозначениями. Различия — в маркировке, комплектации, логистике и сервисе, но не в физике работы.
🥁 Барабанное рабочее колесо: аэродинамика + экономия
🔹 Конструкция: рабочее колесо выполнено в виде пустотелого цилиндра («барабана»), по боковой поверхности которого на равном расстоянии установлены 32 загнутые вперёд лопатки. Такая геометрия обеспечивает:
✅ Особая аэродинамическая кривая — пологая характеристика с широким диапазоном устойчивой работы, что позволяет вентилятору сохранять стабильность при колебаниях сопротивления сети.
✅ Высокая производительность при компактных габаритах — за счёт большого количества лопаток и их оптимального угла достигается эффективное ускорение воздушного потока без увеличения диаметра колеса.
✅ Низкая себестоимость изготовления — барабанная конструкция технологична: лопатки штампуются и привариваются к дискам, сборка не требует сложной балансировки на ранних этапах. Это делает ВР 280-46 одним из самых доступных решений в своём классе.
✅ Универсальность — одно колесо работает в широком диапазоне расходов и давлений, что упрощает подбор и замену в существующих системах.
⚠️ Важное предупреждение: вентиляторы с барабанным колесом и загнутыми вперёд лопатками категорически нельзя включать при закрытой заслонке (без нагрузки)! В этом режиме двигатель потребляет максимальный ток, что приводит к перегреву и выходу из строя. Пуск всегда должен производиться при открытой сети или с плавным регулированием.
🛡️ Исполнения: под любую задачу
🔹 Общеобменное исполнение (стандарт)
• Материал: оцинкованная или углеродистая сталь
• Температура среды: до +80°С
• Применение: цеха, склады, офисы, котельные, системы кондиционирования
• Доступные схемы: 1 (моноблочная), 5 (с промежуточной опорой)
🔹 Теплостойкое исполнение (Ж2)
• Корпус из усиленной стали, термостойкие подшипники
• Работа при температуре до +200°С (кратковременно до +400°С)
• Применяется в системах рекуперации, сушки, горячего воздухоснабжения
🔹 Коррозионностойкое исполнение (К1, К1Ж2)
• Материал: нержавеющая сталь, полимерные покрытия
• Для химических производств, лабораторий, пищевых цехов с агрессивными средами
• Дополнительно: защита сварных швов, специальные уплотнения

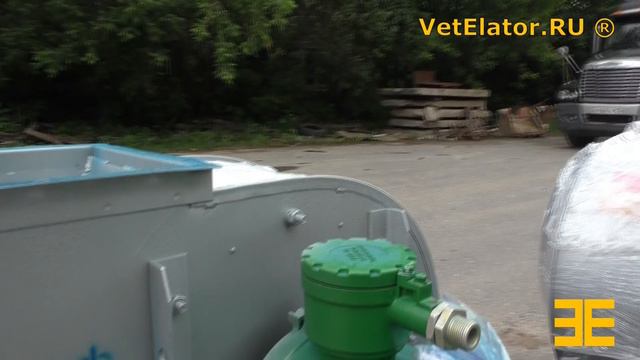

🔹 Взрывозащищённое исполнение (В, ВЖ2, ВК1, ВК3)
• Маркировка: 1Ex d IIB T4 Gb / Ex tb IIIC T80°C Db
• Материалы: разнородные металлы (сталь + латунь), алюминиевые сплавы, антистатические полимеры
• Искробезопасная конструкция, обязательное заземление, взрывозащищённый двигатель
• Для зон с пылью, парами ЛВЖ, газо-паровоздушными смесями
🔹 Дымоудаление (ДУ)
• Сертификация по ТР ЕАЭС 043/2017
• Работа при +400°С / +600°С в течение 90–120 минут
• Усиленный корпус, термостойкие подшипники, высокотемпературная смазка
• Обязательные огневые испытания и протоколы.
📏 Типоразмеры и материалы.
🔸 Линейка типоразмеров (по диаметру рабочего колеса в дм):
№2 → №2,5 → №3,15 → №4 → №5 → №6,3 → №8 → №10 → №12,5 → №16 → №20
🔸 Производительность: от 0,5 тыс. м³/ч (№2) до 127 тыс. м³/ч (№12,5)
🔸 Давление: 270–2 900 Па в зависимости от типоразмера и частоты вращения
🔸 Материалы корпуса:
• Оцинкованная сталь (стандарт)
• Углеродистая сталь (чёрная, под покраску)
• Нержавеющая сталь (08Х18Н10, AISI 304)
• Алюминиевые сплавы (для взрывозащиты)
• Полипропилен / ПВХ (по спецзаказу для химии)
🔸 Подшипниковые узлы: стандартные шариковые (СКФ, FAG, отечественные аналоги), для крупных типоразмеров — с промежуточной опорой и системой смазки
💬 Отзывы профессионалов (форумы АВОК, VentInfo, HVAC.ru)
«ВР 280-46 — это рабочая лошадка. Ставим их в котельные, цеха, склады. Главное — не забывать про пуск под нагрузкой, иначе мотор горит. За 10 лет эксплуатации — ни одного отказа по вине конструкции.»
— главный механик, промышленный холдинг, стаж 15 лет
«Барабанное колесо — это дёшево и сердито. Для чистого воздуха — идеально. Но если в среде есть волокна или липкая пыль, лопатки обрастают за месяц. Тогда лучше смотреть на ВР 80-75 с 6 лопатками.»
— инженер-проектировщик, форум АВОК
«Заказывали ВР 280-46 у трёх поставщиков. По характеристикам — одинаковые. Но у АВОК приехал вентилятор с уже установленными виброизоляторами и паспортом в пластиковом конверте. У других — голая «улитка», документы вмятые. Мелочь, но приятно.»
— снабженец, производственное предприятие
«Для дымоудаления берём только сертифицированные ВР 280-46 ДУ. Проверяем протоколы огневых испытаний — у АВОК они всегда в открытом доступе, у «ноунеймов» — иногда «нарисованные». Рисковать нельзя.»
— специалист по пожарной безопасности, сертификационный центр.
✅ Почему стоит выбирать ВР 280-46 / ВЦ 14-46 в АВОК?
🔹 Проверенная аэродинамика — 30+ лет успешной эксплуатации в РФ и СНГ
🔹 Полный спектр исполнений — от общеобменного до взрывозащищённого и ДУ, все сертификаты в наличии
🔹 Гибкая комплектация — выбор двигателя, виброизоляции, направления вращения, положения корпуса (0°–315°)
🔹 Быстрая отгрузка — стандартные типоразмеры в наличии или под заказ за 3–10 дней
🔹 Техническая поддержка — помощь в подборе, расчёт рабочей точки, консультации по монтажу
🔹 Прозрачная гарантия — 24 месяца, чёткий регламент работы с рекламациями, замена узлов без бюрократии
🔹 Честная цена — без наценок за «бренд аэродинамики», оплата по факту, рассрочка для постоянных клиентов.
🎯 Краткий чек-лист при заказе.
✔️ Укажите требуемую производительность и давление (или рабочую точку)
✔️ Определите температуру и состав перемещаемой среды
✔️ Выберите исполнение: общеобменное / Ж2 / К1 / В / ДУ
✔️ Уточните схему подключения: 1 (моноблочная) или 5 (с промежуточной опорой)
✔️ Задайте направление вращения (правое/левое) и положение корпуса
✔️ Проверьте наличие сертификатов (особенно для ДУ и взрывозащиты)
✔️ Согласуйте комплектацию: виброизоляторы, клапаны, защитные сетки.
📩 Готовы к подбору?
📞 Напишите нам: расход, давление, температура, требования по сертификации — и мы подготовим:
• Расчёт рабочей точки на аэродинамической кривой
• Сравнение доступных исполнений и комплектаций
• Коммерческое предложение с оптимальной ценой и сроками
• Технический паспорт и инструкции в электронном виде
💡 Финальный совет: не гонитесь за «уникальными» названиями. ВР 280-46, ВЦ 14-46 и ВР 300-45 — это один и тот же надёжный вентилятор. Выбирайте не по маркировке, а по качеству изготовления, комплектации и поддержке. АВОК — это гарантия, что вы получите именно то, что нужно, в срок и без сюрпризов. 🛠️✨
Вентиляторы среднего давления — это радиальные (центробежные) машины, развивающие полное давление в диапазоне от 1 000 до 3 000 Па. Они занимают промежуточное положение между низко- и высоконапорными агрегатами и идеально подходят для систем с протяжёнными воздуховодами, фильтрами, теплообменниками и другими элементами сопротивления.
Серии ВР 280-46, ВЦ 14-46 и ВР 300-45 — это, по сути, одна и та же аэродинамическая схема, выпускаемая разными заводами под разными обозначениями. Различия — в маркировке, комплектации, логистике и сервисе, но не в физике работы.
🥁 Барабанное рабочее колесо: аэродинамика + экономия
🔹 Конструкция: рабочее колесо выполнено в виде пустотелого цилиндра («барабана»), по боковой поверхности которого на равном расстоянии установлены 32 загнутые вперёд лопатки. Такая геометрия обеспечивает:
✅ Особая аэродинамическая кривая — пологая характеристика с широким диапазоном устойчивой работы, что позволяет вентилятору сохранять стабильность при колебаниях сопротивления сети.
✅ Высокая производительность при компактных габаритах — за счёт большого количества лопаток и их оптимального угла достигается эффективное ускорение воздушного потока без увеличения диаметра колеса.
✅ Низкая себестоимость изготовления — барабанная конструкция технологична: лопатки штампуются и привариваются к дискам, сборка не требует сложной балансировки на ранних этапах. Это делает ВР 280-46 одним из самых доступных решений в своём классе.
✅ Универсальность — одно колесо работает в широком диапазоне расходов и давлений, что упрощает подбор и замену в существующих системах.
⚠️ Важное предупреждение: вентиляторы с барабанным колесом и загнутыми вперёд лопатками категорически нельзя включать при закрытой заслонке (без нагрузки)! В этом режиме двигатель потребляет максимальный ток, что приводит к перегреву и выходу из строя. Пуск всегда должен производиться при открытой сети или с плавным регулированием.
🛡️ Исполнения: под любую задачу
🔹 Общеобменное исполнение (стандарт)
• Материал: оцинкованная или углеродистая сталь
• Температура среды: до +80°С
• Применение: цеха, склады, офисы, котельные, системы кондиционирования
• Доступные схемы: 1 (моноблочная), 5 (с промежуточной опорой)
🔹 Теплостойкое исполнение (Ж2)
• Корпус из усиленной стали, термостойкие подшипники
• Работа при температуре до +200°С (кратковременно до +400°С)
• Применяется в системах рекуперации, сушки, горячего воздухоснабжения
🔹 Коррозионностойкое исполнение (К1, К1Ж2)
• Материал: нержавеющая сталь, полимерные покрытия
• Для химических производств, лабораторий, пищевых цехов с агрессивными средами
• Дополнительно: защита сварных швов, специальные уплотнения
🔹 Взрывозащищённое исполнение (В, ВЖ2, ВК1, ВК3)
• Маркировка: 1Ex d IIB T4 Gb / Ex tb IIIC T80°C Db
• Материалы: разнородные металлы (сталь + латунь), алюминиевые сплавы, антистатические полимеры
• Искробезопасная конструкция, обязательное заземление, взрывозащищённый двигатель
• Для зон с пылью, парами ЛВЖ, газо-паровоздушными смесями
🔹 Дымоудаление (ДУ)
• Сертификация по ТР ЕАЭС 043/2017
• Работа при +400°С / +600°С в течение 90–120 минут
• Усиленный корпус, термостойкие подшипники, высокотемпературная смазка
• Обязательные огневые испытания и протоколы.
📏 Типоразмеры и материалы.
🔸 Линейка типоразмеров (по диаметру рабочего колеса в дм):
№2 → №2,5 → №3,15 → №4 → №5 → №6,3 → №8 → №10 → №12,5 → №16 → №20
🔸 Производительность: от 0,5 тыс. м³/ч (№2) до 127 тыс. м³/ч (№12,5)
🔸 Давление: 270–2 900 Па в зависимости от типоразмера и частоты вращения
🔸 Материалы корпуса:
• Оцинкованная сталь (стандарт)
• Углеродистая сталь (чёрная, под покраску)
• Нержавеющая сталь (08Х18Н10, AISI 304)
• Алюминиевые сплавы (для взрывозащиты)
• Полипропилен / ПВХ (по спецзаказу для химии)
🔸 Подшипниковые узлы: стандартные шариковые (СКФ, FAG, отечественные аналоги), для крупных типоразмеров — с промежуточной опорой и системой смазки
🏭 Производители и их «брендовые» названия для аэродинамики ВР 280-46 / ВЦ 14-46 / ВР 300-45:
АВОК — ВР 280-46, ВР 300-45 (классическая маркировка, проверенная временем)
• ВЕЗА — ВРАВ® (это серия на базе ВР 280-46 с барабанным колесом и 32 лопатками)
• Иновент (INNOVENT) — РАДИВЕЙ-...-14 или В-Ц14-46 (радиальные вентиляторы среднего давления с барабанным рабочим колесом)
• КОРФ (KORF) — KLR (серия радиальных вентиляторов среднего давления, аэродинамически идентична ВР 280-46)
• НЕД (NED) — VTR (радиальные вентиляторы с производительностью до 100 000 м³/ч и давлением до 2 100 Па)
• Vertro (Вертро) — VPD (промышленные радиальные вентиляторы, в том числе исполнения ДУ)
• ВЕЗА — ВРАВ® (это серия на базе ВР 280-46 с барабанным колесом и 32 лопатками)
• Иновент (INNOVENT) — РАДИВЕЙ-...-14 или В-Ц14-46 (радиальные вентиляторы среднего давления с барабанным рабочим колесом)
• КОРФ (KORF) — KLR (серия радиальных вентиляторов среднего давления, аэродинамически идентична ВР 280-46)
• НЕД (NED) — VTR (радиальные вентиляторы с производительностью до 100 000 м³/ч и давлением до 2 100 Па)
• Vertro (Вертро) — VPD (промышленные радиальные вентиляторы, в том числе исполнения ДУ)
🔍 В чём реальная разница?
❌ Не в аэродинамике — характеристики идентичны при одинаковом типоразмере и частоте вращения.
✅ В материале и комплектации:
— Толщина стали корпуса (0,8 мм у бюджетных версий, 1,5–2 мм у премиум)
— Качество балансировки (стандарт G4.0 vs G2.5)
— Бренд подшипников и двигателя
— Наличие виброизоляторов, обратных клапанов, защитных сеток в базе
✅ В скорости производства и логистике:
— АВОК: отгрузка стандартных исполнений за 3–5 дней, крупные заказы — 10–14 дней
— Другие заводы: сроки зависят от загрузки, иногда до 3–4 недель
✅ В работе с рекламациями:
— АВОК: единый сервисный центр, замена дефектных узлов в течение 48 часов, выезд инженера при сложных случаях
— Мелкие производители: часто ограничиваются консультацией по телефону, замена — за счёт покупателя.
❌ Не в аэродинамике — характеристики идентичны при одинаковом типоразмере и частоте вращения.
✅ В материале и комплектации:
— Толщина стали корпуса (0,8 мм у бюджетных версий, 1,5–2 мм у премиум)
— Качество балансировки (стандарт G4.0 vs G2.5)
— Бренд подшипников и двигателя
— Наличие виброизоляторов, обратных клапанов, защитных сеток в базе
✅ В скорости производства и логистике:
— АВОК: отгрузка стандартных исполнений за 3–5 дней, крупные заказы — 10–14 дней
— Другие заводы: сроки зависят от загрузки, иногда до 3–4 недель
✅ В работе с рекламациями:
— АВОК: единый сервисный центр, замена дефектных узлов в течение 48 часов, выезд инженера при сложных случаях
— Мелкие производители: часто ограничиваются консультацией по телефону, замена — за счёт покупателя.
💬 Отзывы профессионалов (форумы АВОК, VentInfo, HVAC.ru)
«ВР 280-46 — это рабочая лошадка. Ставим их в котельные, цеха, склады. Главное — не забывать про пуск под нагрузкой, иначе мотор горит. За 10 лет эксплуатации — ни одного отказа по вине конструкции.»
— главный механик, промышленный холдинг, стаж 15 лет
«Барабанное колесо — это дёшево и сердито. Для чистого воздуха — идеально. Но если в среде есть волокна или липкая пыль, лопатки обрастают за месяц. Тогда лучше смотреть на ВР 80-75 с 6 лопатками.»
— инженер-проектировщик, форум АВОК
«Заказывали ВР 280-46 у трёх поставщиков. По характеристикам — одинаковые. Но у АВОК приехал вентилятор с уже установленными виброизоляторами и паспортом в пластиковом конверте. У других — голая «улитка», документы вмятые. Мелочь, но приятно.»
— снабженец, производственное предприятие
«Для дымоудаления берём только сертифицированные ВР 280-46 ДУ. Проверяем протоколы огневых испытаний — у АВОК они всегда в открытом доступе, у «ноунеймов» — иногда «нарисованные». Рисковать нельзя.»
— специалист по пожарной безопасности, сертификационный центр.
✅ Почему стоит выбирать ВР 280-46 / ВЦ 14-46 в АВОК?
🔹 Проверенная аэродинамика — 30+ лет успешной эксплуатации в РФ и СНГ
🔹 Полный спектр исполнений — от общеобменного до взрывозащищённого и ДУ, все сертификаты в наличии
🔹 Гибкая комплектация — выбор двигателя, виброизоляции, направления вращения, положения корпуса (0°–315°)
🔹 Быстрая отгрузка — стандартные типоразмеры в наличии или под заказ за 3–10 дней
🔹 Техническая поддержка — помощь в подборе, расчёт рабочей точки, консультации по монтажу
🔹 Прозрачная гарантия — 24 месяца, чёткий регламент работы с рекламациями, замена узлов без бюрократии
🔹 Честная цена — без наценок за «бренд аэродинамики», оплата по факту, рассрочка для постоянных клиентов.
🎯 Краткий чек-лист при заказе.
✔️ Укажите требуемую производительность и давление (или рабочую точку)
✔️ Определите температуру и состав перемещаемой среды
✔️ Выберите исполнение: общеобменное / Ж2 / К1 / В / ДУ
✔️ Уточните схему подключения: 1 (моноблочная) или 5 (с промежуточной опорой)
✔️ Задайте направление вращения (правое/левое) и положение корпуса
✔️ Проверьте наличие сертификатов (особенно для ДУ и взрывозащиты)
✔️ Согласуйте комплектацию: виброизоляторы, клапаны, защитные сетки.
📩 Готовы к подбору?
📞 Напишите нам: расход, давление, температура, требования по сертификации — и мы подготовим:
• Расчёт рабочей точки на аэродинамической кривой
• Сравнение доступных исполнений и комплектаций
• Коммерческое предложение с оптимальной ценой и сроками
• Технический паспорт и инструкции в электронном виде
💡 Финальный совет: не гонитесь за «уникальными» названиями. ВР 280-46, ВЦ 14-46 и ВР 300-45 — это один и тот же надёжный вентилятор. Выбирайте не по маркировке, а по качеству изготовления, комплектации и поддержке. АВОК — это гарантия, что вы получите именно то, что нужно, в срок и без сюрпризов. 🛠️✨
🏷️ #вентиляция #промышленнаявентиляция #ВР28046 #ВЦ1446 #ВР30045 #среднеедавление #барабанноеколесо #АВОК #взрывозащита #дымоудаление #АВОК_вентиляция #ВР28046_купить #промышленные_вентиляторы #взрывозащищённое_оборудование #сертифицированное_оборудование #вентиляция_под_ключ
💥 Взрывозащищённые вентиляторы ВР 280-46 / ВР 300-45 / ВЦ 14-46
Руководство по материалам, маркировкам и применению
Общие сведения
Вентиляторы ВР 280-46, ВР 300-45 и ВЦ 14-46 во взрывозащищённом исполнении — радиальные центробежные машины среднего давления для перемещения газо-паровоздушных смесей в условиях потенциально взрывоопасных сред.
Все три обозначения соответствуют единой аэродинамической схеме: барабанное рабочее колесо с 32 загнутыми вперёд лопатками. Различия в маркировке обусловлены стандартами разных производителей, конструктивные и аэродинамические параметры идентичны.
🔹 Диапазон рабочего давления: 1 000–3 000 Па
🔹 Производительность: до 127 000 м³/ч
🔹 Температура перемещаемой среды: до +80°С (стандарт), до +200°С (исполнение Ж2)
Маркировка взрывозащиты
🔸 Для газовых сред: 1Ex d IIB T4 Gb
• 1 — оборудование для наземных установок
• Ex — знак взрывозащиты
• d — взрывонепроницаемая оболочка
• IIB — группа взрывоопасной газовой смеси (этилен, пропан, водород)
• T4 — температурный класс, предельная температура поверхности 135°С
• Gb — уровень защиты оборудования, зоны 1 и 2
🔸 Для пылевых сред: Ex tb IIIC T80°C Db
• tb — защита оболочкой от проникновения пыли
• IIIC — группа пылевых сред, включая токопроводящую пыль
• T80°C — предельная температура поверхности 80°С
• Db — уровень защиты оборудования, зоны 21 и 22
Маркировка наносится на табличку корпуса вентилятора и двигателя, указывается в паспорте и сертификате соответствия.
Материалы исполнения
🔹 Алюминиевые сплавы
Применяются для рабочих колёс и корпусов при работе с углеводородными газами. Марки: АМг2, АМг5, Д16Т. Алюминий снижает вероятность искрообразования при механическом контакте.
🔹 Нержавеющие стали
• 08Х18Н10 (AISI 304) — универсальная марка для химических производств
• 12Х18Н10Т — стабилизирована титаном, для повышенных температур
• 10Х17Н13М2Т — устойчивость к хлоридам и точечной коррозии
🔹 Разнородные металлы
Конструкция предусматривает комбинацию материалов для снижения искроопасности:
• Стальной корпус + алюминиевое рабочее колесо
• Латунные втулки (ЛС59-1, Л63) в подшипниковом узле для исключения искр при осевом смещении вала
🔹 Полимерные материалы
По спецзаказу доступно исполнение из антистатического полипропилена РР-EL-s или ПВХ с углеродным наполнением для работы с химически агрессивными средами.
🔹 Заземление
На корпусе вентилятора и двигателя устанавливается заземляющий болт с маркировкой ⏚. Подключение заземления обязательно при монтаже.
Электродвигатели: серия АИМ
Для взрывозащищённых исполнений применяются двигатели серии АИМ с маркировкой 1Ex d IIB T4 Gb.
Конструктивные особенности двигателей АИМ:
• Герметизированная клеммная коробка с уплотнением и резьбовым вводом
• Подшипники с искробезопасными сепараторами
• Термозащита обмотки статора (опционально)
• Класс изоляции F или H
• Заземляющий болт на корпусе
Двигатели серии АИР (общепромышленные) не имеют взрывозащиты и не допускаются к установке во взрывоопасных зонах.
Альтернативные серии: АИМР (повышенная надёжность), 4ВР (для мощных исполнений), ВА (специальные условия). Подбор осуществляется по мощности, частоте вращения и классу зоны.
Сертификация и соответствие
✅ ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» — обязательный сертификат для оборудования, применяемого на территории ЕАЭС.
✅ Сертификат соответствия содержит:
• Марку взрывозащиты
• Группу взрывоопасной смеси
• Температурный класс
• Допустимые зоны применения
✅ Протоколы испытаний включают проверку:
• Искробезопасности конструкции
• Нагрева поверхностей при работе
• Механической прочности оболочки
✅ Паспорт взрывозащищённого оборудования включает:
• Схему заземления
• Перечень допустимых сред
• Рекомендации по монтажу и техническому обслуживанию
При приёмке оборудования необходимо сверить маркировку на табличках вентилятора и двигателя с данными в сертификате и проектной документации.
Область применения
🔸 Химическая и нефтехимическая промышленность: участки производства ЛКМ, растворителей, полимеров, удобрений.
🔸 Нефтегазовый сектор: компрессорные и насосные станции, нефтебазы, АЗС, установки подготовки газа.
🔸 Деревообработка и мукомольное производство: цеха с древесной, мучной, сахарной пылью (зоны 21/22).
🔸 Фармацевтика и лабораторные помещения: работа с органическими растворителями, спиртами, эфирами.
🔸 Металлообработка: участки с применением аэрозолей масел, СОЖ, порошковых покрытий.
🔸 Пищевая промышленность: участки с органической пылью (крахмал, сухое молоко, сахарная пудра).
Перед подбором оборудования необходимо определить:
• Класс зоны (0/1/2 для газов, 20/21/22 для пыли)
• Группу взрывоопасной смеси (IIA / IIB / IIC)
• Температурный класс (T1–T6)
Отзывы специалистов (форумы АВОК, VentInfo, HVAC.ru)
«Используем ВР 280-46 с алюминиевым колесом и двигателем АИМ в окрасочном цехе. Оборудование работает 4 года без отказов. Регулярно проверяем заземление и крепёж». — инженер по вентиляции, химическое производство
«При поставке ВЦ 14-46 для элеватора обнаружили двигатель АИР вместо АИМ. Поставщик заменил оборудование, но простой составил неделю. Теперь требуем фото таблички двигателя до отгрузки». — главный механик, агрохолдинг
«Для участка с ацетоном выбрали ВР 280-46 из нержавеющей стали 08Х18Н10. Коррозии нет, в отличие от алюминиевых исполнений в аналогичных условиях». — специалист по промышленной безопасности
«При выборе поставщика взрывозащищённого оборудования обращайте внимание на наличие собственного производства, лаборатории и опыта сертификации. Это влияет на качество сборки и соответствие маркировки». — эксперт по сертификации, форум АВОК.
Преимущества поставки через АВОК
🔹 Комплект документов: сертификат ТР ТС 012/2011, паспорт Ех, инструкция по монтажу, схема заземления — в электронном и бумажном формате.
🔹 Комплектация под задачу: выбор материала рабочего колеса, типа двигателя, дополнительных опций (виброизоляторы, обратные клапаны, защитные сетки).
🔹 Техническая поддержка: помощь в определении класса зоны, подборе маркировки, согласовании с проектной документацией.
🔹 Сроки изготовления: стандартные исполнения — 7–10 дней, специальные — до 14 дней.
🔹 Гарантия: 24 месяца на корпус и подшипниковый узел, 12 месяцев на двигатель.
🔹 Сервис: замена дефектных узлов в течение 48 часов, техническая консультация при монтаже.
Параметры для заказа
✔️ Класс зоны: 0/1/2 (газы) или 20/21/22 (пыль)
✔️ Группа смеси: IIA / IIB / IIC
✔️ Температурный класс: T1–T6
✔️ Материал рабочего колеса: алюминий / нержавейка 08Х18Н10 / латунь / антистатический полимер
✔️ Тип двигателя: АИМ / АИМР / 4ВР с требуемой маркировкой взрывозащиты
✔️ Наличие заземляющего болта на корпусе
✔️ Комплектация: виброизоляторы, защитная сетка, обратный клапан
✔️ Копия сертификата ТР ТС 012/2011
Подбор оборудования
Для подготовки коммерческого предложения укажите:
• Класс зоны и состав перемещаемой среды
• Требуемую производительность и давление
• Материальное исполнение и тип двигателя
• Требования к комплектации
Мы подготовим расчёт рабочей точки, спецификацию с маркировкой взрывозащиты, коммерческое предложение и комплект документов для согласования.
🏷️ #ВР28046_Ех #ВЦ1446_АИМ #ВР30045_взрывозащита #1Ex_d_IIB_T4_Gb #Ex_tb_IIIC #ТР_ТС_012_2011 #АИМ_двигатель #нержавейка_08Х18Н10 #алюминий_АМг5 #разнородные_металлы #опасные_зоны #АВОК #промышленная_вентиляция #взрывозащищённое_оборудование #промышленная_вентиляция #АИМ #АВОК #ТР_ТС_012
Вентиляторы ВР 280-46, ВР 300-45 и ВЦ 14-46 во взрывозащищённом исполнении — радиальные центробежные машины среднего давления для перемещения газо-паровоздушных смесей в условиях потенциально взрывоопасных сред.
Все три обозначения соответствуют единой аэродинамической схеме: барабанное рабочее колесо с 32 загнутыми вперёд лопатками. Различия в маркировке обусловлены стандартами разных производителей, конструктивные и аэродинамические параметры идентичны.
🔹 Диапазон рабочего давления: 1 000–3 000 Па
🔹 Производительность: до 127 000 м³/ч
🔹 Температура перемещаемой среды: до +80°С (стандарт), до +200°С (исполнение Ж2)
Маркировка взрывозащиты
🔸 Для газовых сред: 1Ex d IIB T4 Gb
• 1 — оборудование для наземных установок
• Ex — знак взрывозащиты
• d — взрывонепроницаемая оболочка
• IIB — группа взрывоопасной газовой смеси (этилен, пропан, водород)
• T4 — температурный класс, предельная температура поверхности 135°С
• Gb — уровень защиты оборудования, зоны 1 и 2
🔸 Для пылевых сред: Ex tb IIIC T80°C Db
• tb — защита оболочкой от проникновения пыли
• IIIC — группа пылевых сред, включая токопроводящую пыль
• T80°C — предельная температура поверхности 80°С
• Db — уровень защиты оборудования, зоны 21 и 22
Маркировка наносится на табличку корпуса вентилятора и двигателя, указывается в паспорте и сертификате соответствия.
Материалы исполнения
🔹 Алюминиевые сплавы
Применяются для рабочих колёс и корпусов при работе с углеводородными газами. Марки: АМг2, АМг5, Д16Т. Алюминий снижает вероятность искрообразования при механическом контакте.
🔹 Нержавеющие стали
• 08Х18Н10 (AISI 304) — универсальная марка для химических производств
• 12Х18Н10Т — стабилизирована титаном, для повышенных температур
• 10Х17Н13М2Т — устойчивость к хлоридам и точечной коррозии
🔹 Разнородные металлы
Конструкция предусматривает комбинацию материалов для снижения искроопасности:
• Стальной корпус + алюминиевое рабочее колесо
• Латунные втулки (ЛС59-1, Л63) в подшипниковом узле для исключения искр при осевом смещении вала
🔹 Полимерные материалы
По спецзаказу доступно исполнение из антистатического полипропилена РР-EL-s или ПВХ с углеродным наполнением для работы с химически агрессивными средами.
🔹 Заземление
На корпусе вентилятора и двигателя устанавливается заземляющий болт с маркировкой ⏚. Подключение заземления обязательно при монтаже.
Электродвигатели: серия АИМ
Для взрывозащищённых исполнений применяются двигатели серии АИМ с маркировкой 1Ex d IIB T4 Gb.
Конструктивные особенности двигателей АИМ:
• Герметизированная клеммная коробка с уплотнением и резьбовым вводом
• Подшипники с искробезопасными сепараторами
• Термозащита обмотки статора (опционально)
• Класс изоляции F или H
• Заземляющий болт на корпусе
Двигатели серии АИР (общепромышленные) не имеют взрывозащиты и не допускаются к установке во взрывоопасных зонах.
Альтернативные серии: АИМР (повышенная надёжность), 4ВР (для мощных исполнений), ВА (специальные условия). Подбор осуществляется по мощности, частоте вращения и классу зоны.
Сертификация и соответствие
✅ ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» — обязательный сертификат для оборудования, применяемого на территории ЕАЭС.
✅ Сертификат соответствия содержит:
• Марку взрывозащиты
• Группу взрывоопасной смеси
• Температурный класс
• Допустимые зоны применения
✅ Протоколы испытаний включают проверку:
• Искробезопасности конструкции
• Нагрева поверхностей при работе
• Механической прочности оболочки
✅ Паспорт взрывозащищённого оборудования включает:
• Схему заземления
• Перечень допустимых сред
• Рекомендации по монтажу и техническому обслуживанию
При приёмке оборудования необходимо сверить маркировку на табличках вентилятора и двигателя с данными в сертификате и проектной документации.
Область применения
🔸 Химическая и нефтехимическая промышленность: участки производства ЛКМ, растворителей, полимеров, удобрений.
🔸 Нефтегазовый сектор: компрессорные и насосные станции, нефтебазы, АЗС, установки подготовки газа.
🔸 Деревообработка и мукомольное производство: цеха с древесной, мучной, сахарной пылью (зоны 21/22).
🔸 Фармацевтика и лабораторные помещения: работа с органическими растворителями, спиртами, эфирами.
🔸 Металлообработка: участки с применением аэрозолей масел, СОЖ, порошковых покрытий.
🔸 Пищевая промышленность: участки с органической пылью (крахмал, сухое молоко, сахарная пудра).
Перед подбором оборудования необходимо определить:
• Класс зоны (0/1/2 для газов, 20/21/22 для пыли)
• Группу взрывоопасной смеси (IIA / IIB / IIC)
• Температурный класс (T1–T6)
Отзывы специалистов (форумы АВОК, VentInfo, HVAC.ru)
«Используем ВР 280-46 с алюминиевым колесом и двигателем АИМ в окрасочном цехе. Оборудование работает 4 года без отказов. Регулярно проверяем заземление и крепёж». — инженер по вентиляции, химическое производство
«При поставке ВЦ 14-46 для элеватора обнаружили двигатель АИР вместо АИМ. Поставщик заменил оборудование, но простой составил неделю. Теперь требуем фото таблички двигателя до отгрузки». — главный механик, агрохолдинг
«Для участка с ацетоном выбрали ВР 280-46 из нержавеющей стали 08Х18Н10. Коррозии нет, в отличие от алюминиевых исполнений в аналогичных условиях». — специалист по промышленной безопасности
«При выборе поставщика взрывозащищённого оборудования обращайте внимание на наличие собственного производства, лаборатории и опыта сертификации. Это влияет на качество сборки и соответствие маркировки». — эксперт по сертификации, форум АВОК.
Преимущества поставки через АВОК
🔹 Комплект документов: сертификат ТР ТС 012/2011, паспорт Ех, инструкция по монтажу, схема заземления — в электронном и бумажном формате.
🔹 Комплектация под задачу: выбор материала рабочего колеса, типа двигателя, дополнительных опций (виброизоляторы, обратные клапаны, защитные сетки).
🔹 Техническая поддержка: помощь в определении класса зоны, подборе маркировки, согласовании с проектной документацией.
🔹 Сроки изготовления: стандартные исполнения — 7–10 дней, специальные — до 14 дней.
🔹 Гарантия: 24 месяца на корпус и подшипниковый узел, 12 месяцев на двигатель.
🔹 Сервис: замена дефектных узлов в течение 48 часов, техническая консультация при монтаже.
Параметры для заказа
✔️ Класс зоны: 0/1/2 (газы) или 20/21/22 (пыль)
✔️ Группа смеси: IIA / IIB / IIC
✔️ Температурный класс: T1–T6
✔️ Материал рабочего колеса: алюминий / нержавейка 08Х18Н10 / латунь / антистатический полимер
✔️ Тип двигателя: АИМ / АИМР / 4ВР с требуемой маркировкой взрывозащиты
✔️ Наличие заземляющего болта на корпусе
✔️ Комплектация: виброизоляторы, защитная сетка, обратный клапан
✔️ Копия сертификата ТР ТС 012/2011
Подбор оборудования
Для подготовки коммерческого предложения укажите:
• Класс зоны и состав перемещаемой среды
• Требуемую производительность и давление
• Материальное исполнение и тип двигателя
• Требования к комплектации
Мы подготовим расчёт рабочей точки, спецификацию с маркировкой взрывозащиты, коммерческое предложение и комплект документов для согласования.
🏷️ #ВР28046_Ех #ВЦ1446_АИМ #ВР30045_взрывозащита #1Ex_d_IIB_T4_Gb #Ex_tb_IIIC #ТР_ТС_012_2011 #АИМ_двигатель #нержавейка_08Х18Н10 #алюминий_АМг5 #разнородные_металлы #опасные_зоны #АВОК #промышленная_вентиляция #взрывозащищённое_оборудование #промышленная_вентиляция #АИМ #АВОК #ТР_ТС_012
💥 ВР 280-46 / ВР 300-45 / ВЦ 14-46 в коррозионностойком исполнении
Материалы, маркировки, применение, отзывы профессионалов
Общие сведения
Вентиляторы ВР 280-46, ВР 300-45 и ВЦ 14-46 в коррозионностойком исполнении — радиальные центробежные машины среднего давления для перемещения агрессивных газовоздушных смесей с содержанием химически активных веществ, паров кислот, щелочей, солей и органических растворителей.
Все три обозначения соответствуют единой аэродинамической схеме: барабанное рабочее колесо с 32 загнутыми вперёд лопатками. Различия в маркировке обусловлены стандартами разных производителей.
🔹 Диапазон рабочего давления: 1 000–3 000 Па
🔹 Производительность: до 127 000 м³/ч
🔹 Температура перемещаемой среды: до +80°С (стандарт), до +200°С (исполнение Ж2)
Маркировка коррозионностойких исполнений
🔸 К1 — коррозионностойкое исполнение для сред со слабой и средней агрессивностью. Материал: нержавеющая сталь 08Х18Н10 или полимерное покрытие.
🔸 К1Ж2 — коррозионностойкое теплостойкое исполнение. Допускает работу при температуре до +200°С с одновременным воздействием агрессивной среды.
🔸 К2 — исполнение для сред с высокой коррозионной активностью. Применяются специальные марки нержавеющих сталей или полимерные материалы.
🔸 ПП / ПВХ — исполнение из полипропилена или поливинилхлорида для работы с кислотами, щелочами, органическими растворителями.
Маркировка указывается в паспорте изделия, спецификации и на табличке вентилятора.
Материалы исполнения
🔹 Нержавеющие стали
• 08Х18Н10 (AISI 304) — базовая марка для большинства химических сред. Устойчива к органическим кислотам, слабым растворам щелочей, нейтральным солям. Рабочая температура до +200°С.
• 12Х18Н10Т — стабилизирована титаном, рекомендуется для сред с повышенными температурами и циклическими нагрузками. Устойчива к межкристаллитной коррозии после сварки.
• 10Х17Н13М2Т (AISI 316Ti) — содержит молибден, что повышает устойчивость к хлоридам, серной и фосфорной кислоте. Применяется в химическом производстве, гальванических цехах, целлюлозно-бумажной промышленности.
• 06ХН28МДТ — высоколегированная сталь для особо агрессивных сред: горячие растворы серной кислоты, смеси кислот, окислительные среды.
🔹 Полимерные материалы
• Полипропилен РР — устойчив к минеральным кислотам, щелочам, солям. Рабочая температура до +90°С. Не применяется для органических растворителей.
• Полипропилен РРs (огнестойкий) — повышенная термостойкость до +100°С, трудновоспламеняемый.
• Полипропилен РР-EL-s (антистатический) — с углеродным наполнением для отвода статического электричества. Применяется во взрывоопасных зонах.
• ПВХ (поливинилхлорид) — устойчив к кислотам, щелочам, хлору. Рабочая температура до +60°С.
• ПВДФ (поливинилденфторид) — максимальная химическая стойкость, температура до +140°С. Применяется в фармацевтике и микроэлектронике.
🔹 Защитные покрытия
• Эпоксидное покрытие — наносится на углеродистую сталь для защиты от слабой коррозии. Температура до +80°С.
• Полиуретановое покрытие — повышенная износостойкость, устойчивость к механическим повреждениям.
• Футеровка резиной или фторопластом — для участков с абразивным износом и химическим воздействием.
🔹 Крепёж и уплотнения
• Болты, гайки, шпильки: нержавеющая сталь 12Х18Н10Т или титан
• Уплотнения: фторкаучук (Viton), EPDM, PTFE в зависимости от среды
• Подшипниковый узел: вынесен за пределы потока, защита от проникновения агрессивных паров
Конструктивные особенности
🔸 Корпус
• Сварная конструкция с контролем качества швов
• Для полимерных исполнений — бесшовное литьё или сварка с экструзионным прутком
• Фланцевые соединения с химически стойкими прокладками
• Дренажные отверстия для отвода конденсата
🔸 Рабочее колесо
• Цельносварное или клёпаное исполнение
• Балансировка класса G4.0 (стандарт) или G2.5 (по требованию)
• Для полимерных колёс — армирование стекловолокном для повышения прочности
🔸 Вал и подшипниковый узел
• Вал из нержавеющей стали 40Х13 или 12Х18Н10Т
• Подшипники вынесены из потока газа
• Герметичные уплотнения вала: сальниковые или торцевые
• Система смазки с возможностью пополнения без остановки вентилятора
🔸 Двигатель
• Общепромышленный АИР в стандартном исполнении
• Для агрессивных сред — двигатель в защитном кожухе или с антикоррозионным покрытием
• Для взрывоопасных сред — двигатель АИМ с соответствующей маркировкой
Область применения
🔸 Химическая промышленность: производство кислот, щелочей, удобрений, полимеров, ЛКМ.
🔸 Гальванические производства: участки травления, анодирования, хромирования, цинкования.
🔸 Целлюлозно-бумажная промышленность: варочные цеха, отбельные установки, регенерация химикатов.
🔸 Металлообработка: участки травления, фосфатирования, оксидирования.
🔸 Пищевая промышленность: участки с парами уксусной кислоты, хлорсодержащих моющих средств.
🔸 Фармацевтика: производство с применением органических растворителей, кислот, щелочей.
🔸 Водоочистка и канализация: аэрация, скрубберы, системы дезодорации.
🔸 Лаборатории и научные центры: вытяжные шкафы, местные отсосы.
🔹 Перед подбором необходимо указать:
• Состав перемещаемой среды (компоненты, концентрация)
• Температуру и влажность газа
• Наличие абразивных частиц
• Требования по взрывозащите (при необходимости)
Сертификация и соответствие
✅ ТР ТС 010/2011 «О безопасности машин и оборудования» — обязательное требование для вентиляционного оборудования.
✅ ТР ТС 043/2017 — для исполнений, применяемых в системах противодымной вентиляции.
✅ ТР ТС 012/2011 — для взрывозащищённых коррозионностойких исполнений.
✅ Гигиенический сертификат / СГР — при применении в пищевой и фармацевтической промышленности.
✅ Паспорт химической стойкости материалов — документ с указанием устойчивости выбранных материалов к конкретным реагентам.
🔹 При заказе рекомендуется предоставить химический состав среды для подтверждения совместимости материалов.
Отзывы специалистов (форумы АВОК, VentInfo, HVAC.ru)
«Используем ВР 280-46 из 08Х18Н10 в гальваническом цехе. Три года эксплуатации — коррозии нет, только плановая чистка от солевых отложений. Важно правильно подобрать уплотнения вала». — инженер-механик, металлообработка
«Для участка с парами соляной кислоты взяли полипропиленовое исполнение. Дешевле нержавейки, химическая стойкость выше. Но температура среды не должна превышать +80°С». — технолог, химическое производство
«Заказывали ВЦ 14-46 К1Ж2 для сушилки с агрессивными парами. Нержавейка 12Х18Н10Т выдерживает температуру и коррозию. Главное — не экономить на качестве сварки швов». — главный инженер, ЦБП
«При подборе полимерного вентилятора обязательно запрашивайте таблицу химической стойкости. Полипропилен не держит органические растворители — это частая ошибка при заказе». — специалист по промышленной вентиляции, форум АВОК
Преимущества поставки через АВОК
🔹 Подбор материалов: помощь в выборе марки стали или полимера под конкретную среду на основе таблиц химической стойкости.
🔹 Комплектация: возможность установки виброизоляторов, обратных клапанов, защитных сеток из коррозионностойких материалов.
🔹 Документация: паспорт с указанием материалов, сертификат соответствия, таблица химической стойкости, инструкция по монтажу.
🔹 Сроки: стандартные исполнения из 08Х18Н10 — 10–14 дней, полимерные и специальные марки стали — 14–21 день.
🔹 Гарантия: 24 месяца на корпус и рабочее колесо, 12 месяцев на подшипниковый узел и двигатель.
🔹 Сервис: техническая консультация при монтаже, поставка запасных частей (рабочие колёса, уплотнения, крепёж).
Параметры для заказа
✔️ Состав перемещаемой среды: компоненты, концентрация, агрегатное состояние
✔️ Температура и влажность газа
✔️ Наличие абразивных частиц или конденсата
✔️ Материал исполнения: 08Х18Н10 / 12Х18Н10Т / 10Х17Н13М2Т / РР / ПВХ / ПВДФ
✔️ Тип уплотнения вала: сальниковое / торцевое / двойное
✔️ Исполнение двигателя: стандартное / в защитном кожухе / АИМ (для Ех-зон)
✔️ Комплектация: виброизоляторы, обратный клапан, защитная сетка, дренаж
✔️ Требования к документации: сертификат, СГР, паспорт химической стойкости
Подбор оборудования
Для подготовки технико-коммерческого предложения укажите:
• Химический состав и параметры перемещаемой среды
• Требуемую производительность и давление
• Материальное исполнение и тип уплотнений
• Требования к комплектации и документации
Мы подготовим расчёт рабочей точки, спецификацию материалов, коммерческое предложение и комплект сопроводительных документов.
🏷️ #ВР28046_К1 #ВЦ1446_нержавейка #ВР30045_полипропилен #08Х18Н10 #12Х18Н10Т #10Х17Н13М2Т #РР_ПВХ_ПВДФ #коррозионностойкая_вентиляция #химическая_промышленность #гальваника #АВОК_вентиляция #промышленные_вентиляторы #вентиляция_для_химии #ВР28046 #ВЦ1446 #ВР30045 #коррозионностойкий #нержавейка #полипропилен #АВОК #промышленная_вентиляция #химическая_вентиляция
