🌬️ Вентиляторы среднего давления ВЦ 5-35, ВЦ 5-45, ВЦ 5-50
Конструкция, исполнения и правила подбора
📌 Введение: аэродинамическое семейство
Серии ВЦ 5-35, ВЦ 5-45 и ВЦ 5-50 представляют собой линейку радиальных вентиляторов среднего давления, спроектированных для систем с умеренным и динамически изменяющимся аэродинамическим сопротивлением. Все три модификации построены на единой конструктивной базе: спиральный корпус, одностороннее всасывание, рабочее колесо с лопатками, загнутыми назад. Цифровые индексы отражают последовательные этапы оптимизации профиля лопаток и внутренней геометрии проточной части. ВЦ 5-35 является базовой версией, ВЦ 5-45 получил скорректированный угол установки лопаток и улучшенную заводскую балансировку, ВЦ 5-50 — наиболее аэродинамически совершенная модификация с максимальным КПД в расчётной зоне. Габаритные и присоединительные размеры сохраняют полную преемственность, что упрощает модернизацию и замену оборудования без переделки воздуховодов.
Серии ВЦ 5-35, ВЦ 5-45 и ВЦ 5-50 представляют собой линейку радиальных вентиляторов среднего давления, спроектированных для систем с умеренным и динамически изменяющимся аэродинамическим сопротивлением. Все три модификации построены на единой конструктивной базе: спиральный корпус, одностороннее всасывание, рабочее колесо с лопатками, загнутыми назад. Цифровые индексы отражают последовательные этапы оптимизации профиля лопаток и внутренней геометрии проточной части. ВЦ 5-35 является базовой версией, ВЦ 5-45 получил скорректированный угол установки лопаток и улучшенную заводскую балансировку, ВЦ 5-50 — наиболее аэродинамически совершенная модификация с максимальным КПД в расчётной зоне. Габаритные и присоединительные размеры сохраняют полную преемственность, что упрощает модернизацию и замену оборудования без переделки воздуховодов.
⚙️ Технические характеристики и конструктивные особенности
🔹 Диапазон полного давления: 1 000–2 800 Па (зависит от типоразмера и частоты вращения)
🔹 Производительность: от 800 м³/ч до 42 000 м³/ч
🔹 Рабочее колесо: 8–12 лопаток, загнутых назад, сварная или клёпаная конструкция
🔹 Класс балансировки: G4.0 (стандарт), G2.5 (по требованию проекта)
🔹 Корпус: сварной спиральный, поворот выходного патрубка с шагом 45°
🔹 Температура перемещаемой среды: до +80°С
🔹 Допустимая запылённость: до 100 мг/м³ (неабразивные частицы)
Геометрия лопаток формирует не перегружающую характеристику мощности. При увеличении расхода воздуха потребляемая мощность двигателя стабилизируется, что исключает перегрев обмоток при изменении сопротивления сети, загрязнении фильтров или сезонной перенастройке системы. Аэродинамическая кривая отличается пологим профилем, обеспечивая устойчивую работу без риска срыва потока в диапазоне ±20% от расчётной точки. Уровень акустического шума снижен за счёт плавного входа воздуха в колесо и оптимизированной формы выходного диффузора.
🛡️Варианты исполнения: общеобменное (О1) и взрывозащищённое (Ех)
🔸 Общеобменное (О1)
Стандартное исполнение для перемещения чистого или умеренно запылённого воздуха. Корпус и рабочее колесо изготавливаются из углеродистой или оцинкованной стали. Применяется в приточно-вытяжных системах складов, производственных цехов, административных и торговых зданий, систем кондиционирования и общеобменной вентиляции. Температура среды ограничена +80°С. Двигатель общепромышленной серии АИР.
🔸 Взрывозащищённое (В, Ех)
Исполнение для работы в зонах с потенциально взрывоопасными газовыми или пылевыми смесями. Рабочее колесо изготавливается из алюминиевого сплава (АМг5/Д16Т), в подшипниковых опорах устанавливаются латунные втулки (ЛС59-1), корпус оснащён заземляющим контуром. Применяется электродвигатель серии АИМ с маркировкой 1Ex d IIB T4 Gb (газы) или Ex tb IIIC T80°C Db (пыль). Сертификация строго по ТР ТС 012/2011. Допускается эксплуатация в зонах 1/2 и 21/22 при соблюдении регламента ТО и контроле зазоров.
⚠️ Важно: серия ВЦ 5-35/5-45/5-50 штатно производится только в исполнениях О1 и В/Ех. Теплостойкие, коррозионностойкие и специализированные пылевые модификации в данной аэродинамической линейке не предусмотрены. При необходимости работы с агрессивными средами, высокими температурами или абразивом рекомендуется переход на другие серии (например, ВР 12-26/132-30 или специализированные полимерные решения).
🔧 Схемы привода и требования к монтажу
🔹 Схема 1 (моноблочная)
Колесо насажено непосредственно на вал электродвигателя. Компактна, не требует обслуживания трансмиссии. Рекомендуется для типоразмеров до №5 и чистых сред.
🔹 Схема 5 (с промежуточной опорой)
Вал проходит через дополнительную подшипниковую стойку, вынесенную из потока. Снижает нагрузку на двигатель, повышает ресурс при больших диаметрах колеса или умеренной запылённости.
🔹 Схема 7 (клиноременная передача)
Наиболее универсальна в проектной практике. Позволяет точно настроить обороты подбором шкивов, компенсирует вибрации, упрощает замену двигателя без демонтажа корпуса. Оптимальна для систем с переменным расходом и требованиями к точной настройке.
Монтаж осуществляется на стальной раме через виброизоляторы. Фланцевое соединение с воздуховодом требует установки гибких вставок для компенсации теплового расширения и вибраций. Положение корпуса задаётся при заказе, направление вращения — правое или левое.
🔄 Аналоги оборудования и критерии взаимозаменяемости
Серия ВЦ 5-35/5-45/5-50 имеет прямые аналоги в каталогах других производителей: ВР 80-70 (близкая аэродинамика, требует перепроверки рабочей точки), ВРАН (маркетинговое название ВЕЗА на базе той же схемы), KLR (КОРФ), РАДИВЕЙ-5 (Иновент), а также модернизированные версии от Тепломаш и Завода «Вентилятор». Взаимозаменяемость возможна только при совпадении рабочей точки на аэродинамической кривой, присоединительных размеров фланцев, типа привода и класса балансировки. Замена исключительно по индексу без инженерного расчёта ведёт к снижению КПД, росту акустического фона, перегрузке электродвигателя и нарушению требований проектной документации.
Серия ВЦ 5-35/5-45/5-50 имеет прямые аналоги в каталогах других производителей: ВР 80-70 (близкая аэродинамика, требует перепроверки рабочей точки), ВРАН (маркетинговое название ВЕЗА на базе той же схемы), KLR (КОРФ), РАДИВЕЙ-5 (Иновент), а также модернизированные версии от Тепломаш и Завода «Вентилятор». Взаимозаменяемость возможна только при совпадении рабочей точки на аэродинамической кривой, присоединительных размеров фланцев, типа привода и класса балансировки. Замена исключительно по индексу без инженерного расчёта ведёт к снижению КПД, росту акустического фона, перегрузке электродвигателя и нарушению требований проектной документации.
💬🗣️ Практический опыт эксплуатации: выводы инженеров
«ВЦ 5-50 ставим в приточные установки офисных зданий. Шум ниже, чем у старых 5-35, при том же расходе. За пять лет — только замена фильтров, колесо чистое, подшипники в норме. Главное — не превышать проектную точку и соблюдать межсервисные интервалы». — инженер-проектировщик, стаж 14 лет
«Для деревообработки взяли взрывозащищённое исполнение 5-45. Алюминиевое колесо + АИМ мотор. При приёмке сразу проверили зазоры и заземление. Работает стабильно, но раз в квартал обязательна продувка подшипникового узла от древесной пыли». — главный механик, производственный комплекс
«При модернизации цеха заменили ВЦ 5-35 на 5-50. Аэродинамика улучшилась, но потребовался пересчёт шкивов, чтобы попасть в новую рабочую точку. Без расчёта ставить нельзя, иначе получите перерасход электроэнергии и гул в сети». — специалист по пусконаладке, форум АВОК
«Заказывали Ех-исполнение для участка с парами растворителей. Поставщик приложил протоколы испытаний и сертификат ТР ТС 012. Надзор принял без вопросов. Дешёвые аналоги с «копиями» документов сейчас не проходят экспертизу». — инженер по промышленной безопасности
✅ 🤝 Условия поставки и сервисное сопровождение от АВОК
🔹 Прямые поставки с проверенных заводов, без посреднических наценок и скрытых доплат
🔹 Технический подбор с расчётом рабочей точки и проверкой совместимости с существующей сетью
🔹 Комплектация под задачу: выбор схемы привода, направления вращения, виброизоляции, защитных сеток
🔹 Документация в комплекте: паспорта, аэродинамические кривые, сертификаты ТР ТС, инструкции по монтажу и ТО
🔹 Гарантия 24 месяца на корпус и рабочее колесо, 12 месяцев на привод и электродвигатель
🔹 Быстрая отгрузка: стандартные исполнения О1 от 3 дней, взрывозащищённые Ех — до 7–10 дней
🔹 Сервисная поддержка: поставка запчастей, консультации при пусконаладке, замена узлов по упрощённой процедуре
📋 Чек-лист при заказе
✔️ Расход воздуха (м³/ч) и давление (Па) в рабочей точке
✔️ Температура и состав перемещаемой среды
✔️ Наличие пыли или конденсата
✔️ Требуемое исполнение: О1 или В/Ех
✔️ Схема привода: 1 / 5 / 7
✔️ Направление вращения и угол поворота корпуса
✔️ Комплектация: виброизоляторы, гибкие вставки, защитные сетки
✔️ Запрос аэродинамической характеристики и копий сертификатов до оплаты
📩 Готовы к подбору?
Для подготовки технико-коммерческого предложения укажите параметры сети, состав среды и требования к исполнению. Мы подготовим расчёт рабочей точки, спецификацию с подтверждёнными материалами, коммерческое предложение и полный пакет документов для согласования с заказчиком и службой промышленной безопасности.
🔧 Работаем по всей России. Отгрузка от 3 дней. Техническая поддержка на этапах подбора, монтажа и эксплуатации.
🏷️ #ВЦ535 #ВЦ545 #ВЦ550 #среднее_давление #радиальный_вентилятор #загнутые_назад_лопатки #АВОК #промышленная_вентиляция #ОВиК #вентиляция_под_ключ #взрывозащищённый_вентилятор #инженерные_системы #сертифицированное_оборудование #радиальный_вентилятор #взрывозащита
🔁Аэродинамические схемы вентиляторов среднего давления: расшифровка индексов и правила подбора аналогов
🏷️ #среднее_давление #аэродинамическая_схема #ВЦ535 #ВР28046 #аналоги_вентиляторов #АВОК #промышленная_вентиляция #ОВиК
📘 Конструктивная база: что означает вторая пара чисел в маркировке
В обозначении радиальных вентиляторов среднего давления вторая пара цифр (например, ...-35, ...-46) кодирует аэродинамическую схему рабочего колеса. Это не порядковый номер, а отраслевой индекс, отражающий геометрию лопаток, угол их установки, профиль проточной части и расчётную зону максимального КПД.
🔹 Схемы с индексом ...-35 (ВЦ 5-35, ВЦ 5-45, ВЦ 5-50)
Базовое семейство с загнутыми назад лопатками (8–12 шт.). Характеризуется пологой аэродинамической кривой, устойчивостью к колебаниям сопротивления сети, не перегружающей характеристикой мощности. Применяется в системах общеобменной вентиляции, кондиционирования, аспирации неабразивной пыли.
🔹 Схемы с индексом ...-46 (ВР 280-46, ВЦ 14-46, ВР 300-45)
Семейство с барабанным рабочим колесом и 32 загнутыми вперёд лопатками. Формирует высокое статическое давление при компактных габаритах. Требует обязательного пуска под нагрузкой. Применяется в системах с высоким сопротивлением: пневмотранспорт, подача воздуха в печи, элеваторы, фильтры.
📌 Важно: схемы ...-35 и ...-46 имеют принципиально разную геометрию лопаток и не являются прямыми аналогами. Замена без сверки аэродинамической характеристики недопустима.
🔄 Аналоги по аэродинамическим схемам: проверенные соответствия
🔸 Семейство ...-35 (загнутые назад лопатки, пологая кривая)
• ВЦ 5-35 — базовая версия, широкая зона устойчивой работы
• ВЦ 5-45 — модернизированная версия с оптимизированным профилем лопаток, прирост давления 5–7%
• ВЦ 5-50 — аэродинамически совершенная модификация с максимальным КПД в расчётной точке
Производители используют различные обозначения для той же аэродинамики:
→ АВОК: ВЦ 5-35 / 5-45 / 5-50
→ ВЕЗА: серия ВРАН на базе схемы ...-35
→ КОРФ: серия KLR с аналогичной аэродинамикой
→ Иновент: РАДИВЕЙ-... с опцией загнутых назад лопаток
🔸 Семейство ...-46 (барабанное колесо, 32 лопатки, загнутые вперёд)
• ВР 280-46 — классическое обозначение
• ВЦ 14-46 — альтернативная маркировка (Тепломаш, Завод «Вентилятор»)
• ВР 300-45 — модификация с незначительными конструктивными отличиями
Производители и их обозначения:
→ АВОК: ВР 280-46 / ВР 300-45
→ ВЕЗА: ВРАВ® (маркетинговое название той же схемы)
→ Иновент: РАДИВЕЙ-...-14
→ КОРФ: KLR
→ НЕД: VTR
→ Vertro: VPD
📌 Примечание: все перечисленные модели строятся на единой аэродинамической базе. Различия — в маркировке, комплектации, логистике и сервисе, но не в физике работы.
⚙️ Правила взаимозаменяемости: инженерный чек-лист
❌ Не допускается замена вентилятора исключительно по совпадению индекса или внешних габаритов.
✅ Обязательная проверка перед подбором аналога:
1️⃣ Аэродинамическая характеристика
• Сверьте расход (м³/ч) и давление (Па) в рабочей точке
• Убедитесь, что новая модель покрывает требуемый диапазон без выхода в зону помпажа
2️⃣ Присоединительные размеры
• Диаметр входного и выходного фланцев
• Расстояние между крепежными отверстиями
• Габариты для интеграции в существующую венткамеру
3️⃣ Конструктивные параметры
• Тип рабочего колеса: загнутые назад / вперёд лопатки
• Класс балансировки: стандартный (G4.0) или повышенный (G2.5)
• Тип подшипникового узла и уплотнений вала
4️⃣ Электрическая часть
• Мощность, частота вращения и тип двигателя (АИР / АИМ)
• Схема подключения, класс защиты (IP)
• Для взрывозащищённых исполнений — маркировка 1Ex и действующий сертификат ТР ТС 012/2011
5️⃣ Документация
• Паспорт с аэродинамической кривой
• Сертификат соответствия (ТР ТС 010/2011, 012/2011)
• Инструкция по монтажу и регламент ТО
🔹 Практический совет: при замене запросите у поставщика расчёт рабочей точки для новой модели. Если точка попадает в зону 85–100% от макс. КПД — замена технически обоснована.
💬 Мнения специалистов (форумы АВОК, VentInfo, HVAC.ru)
«При модернизации цеха пытались заменить ВЦ 5-35 на "аналог" с индексом ...-46, думали — мощнее, значит лучше. В результате получили перерасход электроэнергии и нестабильную работу сети. Оказалось, у ...-46 барабанное колесо с загнутыми вперёд лопатками — принципиально другая аэродинамика. Теперь всегда сверяем кривые, а не индексы». — инженер-проектировщик, стаж 12 лет
«Работаем с элеваторами. Для аспирации силосов используем только схему ...-46 (ВР 280-46, ВРАВ). Барабанное колесо даёт нужное давление при компактных габаритах. Но важно: пуск только под нагрузкой, иначе двигатель сгорает. Дешёвые аналоги без контроля зазоров быстро выходят из строя». — главный механик, агрохолдинг
«Заказывали аналог ВЦ 5-45 от стороннего поставщика. По индексу — совпал, по габаритам — встал. Но через месяц вырос шум и упал расход. При вскрытии обнаружили: балансировка колеса ниже заявленной, лопатки с дефектами литья. Теперь работаем только с поставщиками, которые прикладывают протоколы заводских испытаний». — специалист по пусконаладке, форум АВОК
«Для офисного здания подобрали ВЦ 5-50 вместо базовой ...-35. КПД вырос, шум снизился, но потребовалась перенастройка системы автоматики. Без расчёта рабочей точки ставить ...-50 нельзя — у него узкая зона эффективной работы». — инженер по ОВиК, коммерческая недвижимость
«При подборе взрывозащищённого аналога важно не только аэродинамика, но и сертификат. Встречали оборудование с маркировкой Ех, но без действующего ТР ТС 012. Надзор такие объекты не принимает. Проверяйте документы до оплаты». — специалист по промышленной безопасности
✅ Почему аналоги вентиляторов среднего давления удобно подбирать в АВОК
🔹 Экспертный подбор по аэродинамике: специалисты АВОК анализируют рабочую точку, геометрию сети и требования проекта, чтобы предложить технически совместимое решение, а не просто «аналог по индексу».
🔹 Проверка взаимозаменяемости: перед отгрузкой сверяются аэродинамические кривые, присоединительные размеры, класс балансировки и маркировка двигателя. Вы получаете гарантированно совместимое оборудование.
🔹 Полный спектр проверенных схем: в наличии и под заказ — вентиляторы семейств ...-35 (ВЦ 5-35/5-45/5-50) и ...-46 (ВР 280-46/ВЦ 14-46/ВР 300-45) в исполнениях О1 и Ех.
🔹 Документация в комплекте: паспорта с аэродинамическими характеристиками, сертификаты ТР ТС, протоколы балансировки, инструкции по монтажу — в электронном и бумажном формате.
🔹 Гибкая комплектация: выбор схемы привода (1/5/7), направления вращения, виброизоляции, защитных сеток, гибких вставок.
🔹 Сроки и гарантия: стандартные исполнения — от 3–5 дней, взрывозащищённые — до 7–10 дней. Гарантия 24 месяца на корпус и рабочее колесо, 12 месяцев на привод и электродвигатель.
🔹 Сервисная поддержка: поставка запасных частей (рабочие колёса, подшипники, уплотнения), техническая консультация при пусконаладке, замена узлов по упрощённой процедуре.
📋 Параметры для подбора аналога
✔️ Рабочая точка: расход (м³/ч) и давление (Па)
✔️ Состав среды, температура, наличие пыли или конденсата
✔️ Требуемая аэродинамическая схема: ...-35 (загнутые назад) или ...-46 (барабанное колесо)
✔️ Исполнение: общеобменное (О1) или взрывозащищённое (Ех)
✔️ Схема привода: 1 / 5 / 7
✔️ Направление вращения и положение корпуса
✔️ Комплектация: виброизоляторы, гибкие вставки, защитные сетки
✔️ Запрос аэродинамической характеристики и копий сертификатов до оплаты
📬 Запрос коммерческого предложения
Для подготовки технико-коммерческого предложения укажите параметры сети, требуемую аэродинамическую схему и исполнение. Мы подготовим:
• Расчёт рабочей точки и сравнение нескольких проверенных аналогов
• Спецификацию с подтверждёнными габаритами и материалами
• Коммерческое предложение с ценой и сроками
• Полный пакет документов для согласования с заказчиком и надзорными органами
🔧 Работаем по всей России. Отгрузка от 3 дней. Техническая поддержка на этапах подбора, монтажа и эксплуатации.
🏷️ #среднее_давление #аэродинамическая_схема #ВЦ535 #ВР28046 #ВЦ545 #ВЦ550 #аналоги_вентиляторов #взаимозаменяемость #АВОК #промышленная_вентиляция #ОВиК #взрывозащита #инженерные_системы #сертифицированное_оборудование #вентиляция_под_ключ
В обозначении радиальных вентиляторов среднего давления вторая пара цифр (например, ...-35, ...-46) кодирует аэродинамическую схему рабочего колеса. Это не порядковый номер, а отраслевой индекс, отражающий геометрию лопаток, угол их установки, профиль проточной части и расчётную зону максимального КПД.
🔹 Схемы с индексом ...-35 (ВЦ 5-35, ВЦ 5-45, ВЦ 5-50)
Базовое семейство с загнутыми назад лопатками (8–12 шт.). Характеризуется пологой аэродинамической кривой, устойчивостью к колебаниям сопротивления сети, не перегружающей характеристикой мощности. Применяется в системах общеобменной вентиляции, кондиционирования, аспирации неабразивной пыли.
🔹 Схемы с индексом ...-46 (ВР 280-46, ВЦ 14-46, ВР 300-45)
Семейство с барабанным рабочим колесом и 32 загнутыми вперёд лопатками. Формирует высокое статическое давление при компактных габаритах. Требует обязательного пуска под нагрузкой. Применяется в системах с высоким сопротивлением: пневмотранспорт, подача воздуха в печи, элеваторы, фильтры.
📌 Важно: схемы ...-35 и ...-46 имеют принципиально разную геометрию лопаток и не являются прямыми аналогами. Замена без сверки аэродинамической характеристики недопустима.
🔄 Аналоги по аэродинамическим схемам: проверенные соответствия
🔸 Семейство ...-35 (загнутые назад лопатки, пологая кривая)
• ВЦ 5-35 — базовая версия, широкая зона устойчивой работы
• ВЦ 5-45 — модернизированная версия с оптимизированным профилем лопаток, прирост давления 5–7%
• ВЦ 5-50 — аэродинамически совершенная модификация с максимальным КПД в расчётной точке
Производители используют различные обозначения для той же аэродинамики:
→ АВОК: ВЦ 5-35 / 5-45 / 5-50
→ ВЕЗА: серия ВРАН на базе схемы ...-35
→ КОРФ: серия KLR с аналогичной аэродинамикой
→ Иновент: РАДИВЕЙ-... с опцией загнутых назад лопаток
🔸 Семейство ...-46 (барабанное колесо, 32 лопатки, загнутые вперёд)
• ВР 280-46 — классическое обозначение
• ВЦ 14-46 — альтернативная маркировка (Тепломаш, Завод «Вентилятор»)
• ВР 300-45 — модификация с незначительными конструктивными отличиями
Производители и их обозначения:
→ АВОК: ВР 280-46 / ВР 300-45
→ ВЕЗА: ВРАВ® (маркетинговое название той же схемы)
→ Иновент: РАДИВЕЙ-...-14
→ КОРФ: KLR
→ НЕД: VTR
→ Vertro: VPD
📌 Примечание: все перечисленные модели строятся на единой аэродинамической базе. Различия — в маркировке, комплектации, логистике и сервисе, но не в физике работы.
⚙️ Правила взаимозаменяемости: инженерный чек-лист
❌ Не допускается замена вентилятора исключительно по совпадению индекса или внешних габаритов.
✅ Обязательная проверка перед подбором аналога:
1️⃣ Аэродинамическая характеристика
• Сверьте расход (м³/ч) и давление (Па) в рабочей точке
• Убедитесь, что новая модель покрывает требуемый диапазон без выхода в зону помпажа
2️⃣ Присоединительные размеры
• Диаметр входного и выходного фланцев
• Расстояние между крепежными отверстиями
• Габариты для интеграции в существующую венткамеру
3️⃣ Конструктивные параметры
• Тип рабочего колеса: загнутые назад / вперёд лопатки
• Класс балансировки: стандартный (G4.0) или повышенный (G2.5)
• Тип подшипникового узла и уплотнений вала
4️⃣ Электрическая часть
• Мощность, частота вращения и тип двигателя (АИР / АИМ)
• Схема подключения, класс защиты (IP)
• Для взрывозащищённых исполнений — маркировка 1Ex и действующий сертификат ТР ТС 012/2011
5️⃣ Документация
• Паспорт с аэродинамической кривой
• Сертификат соответствия (ТР ТС 010/2011, 012/2011)
• Инструкция по монтажу и регламент ТО
🔹 Практический совет: при замене запросите у поставщика расчёт рабочей точки для новой модели. Если точка попадает в зону 85–100% от макс. КПД — замена технически обоснована.
💬 Мнения специалистов (форумы АВОК, VentInfo, HVAC.ru)
«При модернизации цеха пытались заменить ВЦ 5-35 на "аналог" с индексом ...-46, думали — мощнее, значит лучше. В результате получили перерасход электроэнергии и нестабильную работу сети. Оказалось, у ...-46 барабанное колесо с загнутыми вперёд лопатками — принципиально другая аэродинамика. Теперь всегда сверяем кривые, а не индексы». — инженер-проектировщик, стаж 12 лет
«Работаем с элеваторами. Для аспирации силосов используем только схему ...-46 (ВР 280-46, ВРАВ). Барабанное колесо даёт нужное давление при компактных габаритах. Но важно: пуск только под нагрузкой, иначе двигатель сгорает. Дешёвые аналоги без контроля зазоров быстро выходят из строя». — главный механик, агрохолдинг
«Заказывали аналог ВЦ 5-45 от стороннего поставщика. По индексу — совпал, по габаритам — встал. Но через месяц вырос шум и упал расход. При вскрытии обнаружили: балансировка колеса ниже заявленной, лопатки с дефектами литья. Теперь работаем только с поставщиками, которые прикладывают протоколы заводских испытаний». — специалист по пусконаладке, форум АВОК
«Для офисного здания подобрали ВЦ 5-50 вместо базовой ...-35. КПД вырос, шум снизился, но потребовалась перенастройка системы автоматики. Без расчёта рабочей точки ставить ...-50 нельзя — у него узкая зона эффективной работы». — инженер по ОВиК, коммерческая недвижимость
«При подборе взрывозащищённого аналога важно не только аэродинамика, но и сертификат. Встречали оборудование с маркировкой Ех, но без действующего ТР ТС 012. Надзор такие объекты не принимает. Проверяйте документы до оплаты». — специалист по промышленной безопасности
✅ Почему аналоги вентиляторов среднего давления удобно подбирать в АВОК
🔹 Экспертный подбор по аэродинамике: специалисты АВОК анализируют рабочую точку, геометрию сети и требования проекта, чтобы предложить технически совместимое решение, а не просто «аналог по индексу».
🔹 Проверка взаимозаменяемости: перед отгрузкой сверяются аэродинамические кривые, присоединительные размеры, класс балансировки и маркировка двигателя. Вы получаете гарантированно совместимое оборудование.
🔹 Полный спектр проверенных схем: в наличии и под заказ — вентиляторы семейств ...-35 (ВЦ 5-35/5-45/5-50) и ...-46 (ВР 280-46/ВЦ 14-46/ВР 300-45) в исполнениях О1 и Ех.
🔹 Документация в комплекте: паспорта с аэродинамическими характеристиками, сертификаты ТР ТС, протоколы балансировки, инструкции по монтажу — в электронном и бумажном формате.
🔹 Гибкая комплектация: выбор схемы привода (1/5/7), направления вращения, виброизоляции, защитных сеток, гибких вставок.
🔹 Сроки и гарантия: стандартные исполнения — от 3–5 дней, взрывозащищённые — до 7–10 дней. Гарантия 24 месяца на корпус и рабочее колесо, 12 месяцев на привод и электродвигатель.
🔹 Сервисная поддержка: поставка запасных частей (рабочие колёса, подшипники, уплотнения), техническая консультация при пусконаладке, замена узлов по упрощённой процедуре.
📋 Параметры для подбора аналога
✔️ Рабочая точка: расход (м³/ч) и давление (Па)
✔️ Состав среды, температура, наличие пыли или конденсата
✔️ Требуемая аэродинамическая схема: ...-35 (загнутые назад) или ...-46 (барабанное колесо)
✔️ Исполнение: общеобменное (О1) или взрывозащищённое (Ех)
✔️ Схема привода: 1 / 5 / 7
✔️ Направление вращения и положение корпуса
✔️ Комплектация: виброизоляторы, гибкие вставки, защитные сетки
✔️ Запрос аэродинамической характеристики и копий сертификатов до оплаты
📬 Запрос коммерческого предложения
Для подготовки технико-коммерческого предложения укажите параметры сети, требуемую аэродинамическую схему и исполнение. Мы подготовим:
• Расчёт рабочей точки и сравнение нескольких проверенных аналогов
• Спецификацию с подтверждёнными габаритами и материалами
• Коммерческое предложение с ценой и сроками
• Полный пакет документов для согласования с заказчиком и надзорными органами
🔧 Работаем по всей России. Отгрузка от 3 дней. Техническая поддержка на этапах подбора, монтажа и эксплуатации.
🏷️ #среднее_давление #аэродинамическая_схема #ВЦ535 #ВР28046 #ВЦ545 #ВЦ550 #аналоги_вентиляторов #взаимозаменяемость #АВОК #промышленная_вентиляция #ОВиК #взрывозащита #инженерные_системы #сертифицированное_оборудование #вентиляция_под_ключ

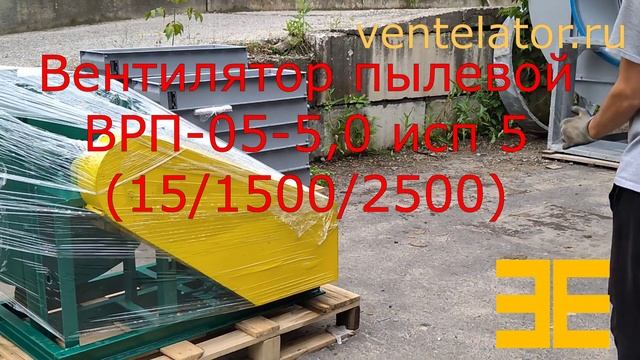

🛡️🌫️ Пылевые исполнения вентиляторов среднего давления: конструктивные отличия
Аэродинамические схемы, правила взаимозаменяемости и пылевые исполнения
🔹 Базовый принцип
Пылевые вентиляторы среднего давления (например, ВЦП-7-40, ВРП-280-46, ЦП 7-40) строятся на тех же аэродинамических схемах (...-35, ...-40, ...-46), что и общеобменные аналоги. Ключевое отличие — доработка конструкции для предотвращения налипания, абразивного износа и засорения проточной части.
🔹 Конструктивные особенности пылевых модификаций
• Рабочее колесо:
→ Уменьшенное количество лопаток (4–8 шт.) или специальная форма «паук» / «плоская крыльчатка»
→ Увеличенный угол выхода лопаток для самоочистки потока
→ Усиленные наплавки из твёрдых сплавов на кромках лопаток (для абразивных сред)
→ Съёмные защитные накладки на дисках колеса
• Корпус:
→ Увеличенный зазор между входным конусом и колесом (снижает риск заклинивания при налипании)
→ Дренажные и ревизионные люки для быстрой очистки улитки
→ Износостойкая футеровка внутренней поверхности (керамика, карбид кремния, резина)
• Подшипниковый узел:
→ Усиленная защита от проникновения пыли (лабиринтные уплотнения, воздушная продувка)
→ Вынесенная опора для исключения контакта подшипников с загрязнённым потоком
→ Система принудительной смазки для работы в тяжёлых условиях
• Привод:
→ Преимущественно схема 7 (клиноременная передача) для защиты двигателя от вибраций и перегрузок
→ Возможность установки двигателя вне потока загрязнённого воздуха
🔹 Область применения пылевых вентиляторов среднего давления
• Деревообработка: аспирация стружки, опилок, шлифовальной пыли
• Металлообработка: удаление абразивной пыли, металлической стружки, сварочного аэрозоля
• Пищевая промышленность: аспирация мучной, сахарной, крахмальной пыли
• Химическое производство: удаление кристаллических осадков, порошковых реагентов
• Сельское хозяйство: аспирация зерновой пыли, комбикормовых смесей
⚠️ Важное ограничение: пылевые вентиляторы среднего давления не предназначены для липких, волокнистых или влажных сред без специальной адаптации. Для таких задач применяются специализированные решения (например, вентиляторы с проточной частью из полимеров или системы с автоматической очисткой).
🔄 Аналоги пылевых вентиляторов среднего давления
🔸 Семейство на базе схемы ...-40 (ВЦП 7-40, ЦП 7-40)
• Прямые аналоги: ВЦП 7-40, ЦП 7-40, ВРП-280-40
• Производители: АВОК, ВЕЗА (ВРАН-П), КОРФ (KLR-П), Иновент (РАДИВЕЙ-П)
• Особенности: 6–8 загнутых назад лопаток, усиленная защита от абразива
🔸 Семейство на базе схемы ...-46 (ВРП-280-46, ВРП-300-45)
• Прямые аналоги: ВРП-280-46, ВРП-300-45, ЦП-14-46
• Производители: АВОК, ВЕЗА (ВРАВ-П), Тепломаш, Завод «Вентилятор»
• Особенности: барабанное колесо с уменьшенным числом лопаток, футеровка корпуса
📌 Правило взаимозаменяемости: при замене пылевого вентилятора необходимо сверять не только аэродинамику, но и конструктивные параметры проточной части (зазоры, тип футеровки, система уплотнений). Слепая замена на «обычный» вентилятор среднего давления приведёт к быстрому износу и аварийной остановке.
💬 Мнения специалистов о пылевых вентиляторах среднего давления
«Для аспирации шлифовального участка взяли ВЦП 7-40 вместо обычного ВЦ 5-45. Разница в цене — 20%, но ресурс вырос втрое. У пылевой версии лопатки с наплавкой и увеличенные зазоры — стружка не налипает, колесо не разбивает». — главный механик, деревообрабатывающее предприятие
«Заказывали ВРП-280-46 для удаления металлической пыли. Футеровка из карбида кремния выдерживает абразив, но важно не экономить на уплотнениях вала. У бюджетных аналогов пыль попадает в подшипники — замена через 3 месяца». — инженер по обслуживанию, металлообработка
«Пылевой вентилятор требует другого ТО: не просто смазка, а регулярная продувка уплотнений и проверка толщины футеровки. Если не соблюдать регламент — даже самая дорогая модель выйдет из строя за сезон». — специалист по промышленной вентиляции, форум АВОК
✅ Почему пылевые вентиляторы среднего давления удобно заказывать в АВОК
🔹 Специализированный подбор: помощь в выборе типа проточной части под конкретный вид пыли (абразивная / волокнистая / липкая).
🔹 Конструктивная адаптация: опции футеровки, наплавки, усиленных уплотнений и систем самоочистки.
🔹 Документация: паспорта с указанием типа футеровки, регламенты ТО для пылевых исполнений, сертификаты ТР ТС.
🔹 Сервис: поставка сменных футеровочных плит, наплавленных колёс, уплотнений; консультации по режимам очистки.
🔹 Гарантия: 24 месяца на корпус с футеровкой, 12 месяцев на подшипниковый узел при соблюдении регламента ТО.
🏷️ #пылевые_вентиляторы #ВЦП740 #ВРП28046 #среднее_давление #аспирация #АВОК #промышленная_вентиляция #абразивная_пыль #футеровка #износостойкость
Пылевые вентиляторы среднего давления (например, ВЦП-7-40, ВРП-280-46, ЦП 7-40) строятся на тех же аэродинамических схемах (...-35, ...-40, ...-46), что и общеобменные аналоги. Ключевое отличие — доработка конструкции для предотвращения налипания, абразивного износа и засорения проточной части.
🔹 Конструктивные особенности пылевых модификаций
• Рабочее колесо:
→ Уменьшенное количество лопаток (4–8 шт.) или специальная форма «паук» / «плоская крыльчатка»
→ Увеличенный угол выхода лопаток для самоочистки потока
→ Усиленные наплавки из твёрдых сплавов на кромках лопаток (для абразивных сред)
→ Съёмные защитные накладки на дисках колеса
• Корпус:
→ Увеличенный зазор между входным конусом и колесом (снижает риск заклинивания при налипании)
→ Дренажные и ревизионные люки для быстрой очистки улитки
→ Износостойкая футеровка внутренней поверхности (керамика, карбид кремния, резина)
• Подшипниковый узел:
→ Усиленная защита от проникновения пыли (лабиринтные уплотнения, воздушная продувка)
→ Вынесенная опора для исключения контакта подшипников с загрязнённым потоком
→ Система принудительной смазки для работы в тяжёлых условиях
• Привод:
→ Преимущественно схема 7 (клиноременная передача) для защиты двигателя от вибраций и перегрузок
→ Возможность установки двигателя вне потока загрязнённого воздуха
🔹 Область применения пылевых вентиляторов среднего давления
• Деревообработка: аспирация стружки, опилок, шлифовальной пыли
• Металлообработка: удаление абразивной пыли, металлической стружки, сварочного аэрозоля
• Пищевая промышленность: аспирация мучной, сахарной, крахмальной пыли
• Химическое производство: удаление кристаллических осадков, порошковых реагентов
• Сельское хозяйство: аспирация зерновой пыли, комбикормовых смесей
⚠️ Важное ограничение: пылевые вентиляторы среднего давления не предназначены для липких, волокнистых или влажных сред без специальной адаптации. Для таких задач применяются специализированные решения (например, вентиляторы с проточной частью из полимеров или системы с автоматической очисткой).
🔄 Аналоги пылевых вентиляторов среднего давления
🔸 Семейство на базе схемы ...-40 (ВЦП 7-40, ЦП 7-40)
• Прямые аналоги: ВЦП 7-40, ЦП 7-40, ВРП-280-40
• Производители: АВОК, ВЕЗА (ВРАН-П), КОРФ (KLR-П), Иновент (РАДИВЕЙ-П)
• Особенности: 6–8 загнутых назад лопаток, усиленная защита от абразива
🔸 Семейство на базе схемы ...-46 (ВРП-280-46, ВРП-300-45)
• Прямые аналоги: ВРП-280-46, ВРП-300-45, ЦП-14-46
• Производители: АВОК, ВЕЗА (ВРАВ-П), Тепломаш, Завод «Вентилятор»
• Особенности: барабанное колесо с уменьшенным числом лопаток, футеровка корпуса
📌 Правило взаимозаменяемости: при замене пылевого вентилятора необходимо сверять не только аэродинамику, но и конструктивные параметры проточной части (зазоры, тип футеровки, система уплотнений). Слепая замена на «обычный» вентилятор среднего давления приведёт к быстрому износу и аварийной остановке.
💬 Мнения специалистов о пылевых вентиляторах среднего давления
«Для аспирации шлифовального участка взяли ВЦП 7-40 вместо обычного ВЦ 5-45. Разница в цене — 20%, но ресурс вырос втрое. У пылевой версии лопатки с наплавкой и увеличенные зазоры — стружка не налипает, колесо не разбивает». — главный механик, деревообрабатывающее предприятие
«Заказывали ВРП-280-46 для удаления металлической пыли. Футеровка из карбида кремния выдерживает абразив, но важно не экономить на уплотнениях вала. У бюджетных аналогов пыль попадает в подшипники — замена через 3 месяца». — инженер по обслуживанию, металлообработка
«Пылевой вентилятор требует другого ТО: не просто смазка, а регулярная продувка уплотнений и проверка толщины футеровки. Если не соблюдать регламент — даже самая дорогая модель выйдет из строя за сезон». — специалист по промышленной вентиляции, форум АВОК
✅ Почему пылевые вентиляторы среднего давления удобно заказывать в АВОК
🔹 Специализированный подбор: помощь в выборе типа проточной части под конкретный вид пыли (абразивная / волокнистая / липкая).
🔹 Конструктивная адаптация: опции футеровки, наплавки, усиленных уплотнений и систем самоочистки.
🔹 Документация: паспорта с указанием типа футеровки, регламенты ТО для пылевых исполнений, сертификаты ТР ТС.
🔹 Сервис: поставка сменных футеровочных плит, наплавленных колёс, уплотнений; консультации по режимам очистки.
🔹 Гарантия: 24 месяца на корпус с футеровкой, 12 месяцев на подшипниковый узел при соблюдении регламента ТО.
🏷️ #пылевые_вентиляторы #ВЦП740 #ВРП28046 #среднее_давление #аспирация #АВОК #промышленная_вентиляция #абразивная_пыль #футеровка #износостойкость
Вентиляторы среднего давления
С барабанным колесом, с 10 лопаточным рабочим колесом, пылевые вентиляторы
